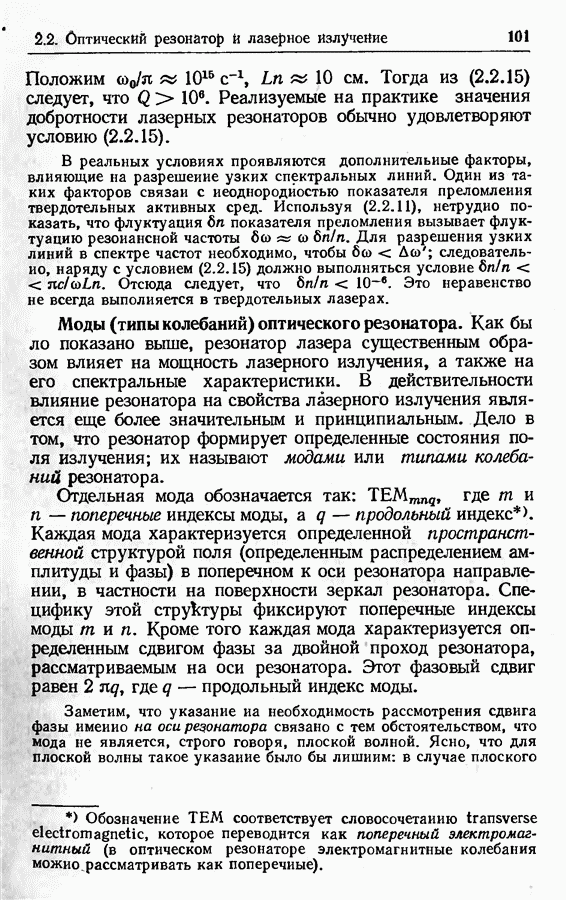

Моды (типы колебаний) оптического резонатора.
Как было показано выше, резонатор лазера существенным образом влияет на мощность лазерного излучения, а также на его спектральные характеристики. В действительности влияние резонатора на свойства лазерного излучения является еще более значительным и принципиальным. Дело в том, что резонатор формирует определенные состояния поля излучения; их называют модами или типами колебаний резонатора.
Отдельная мода обозначается так:
где
— поперечные индексы моды,
продольный индекс. Каждая мода характеризуется определенной пространственной структурой поля (определенным распределением амплитуды и фазы) в поперечном к оси резонатора направлении, в частности на поверхности зеркал резонатора. Специфику этой структуры фиксируют поперечные индексы моды
Кроме того каждая мода характеризуется определенным сдвигом фазы за двойной проход резонатора, рассматриваемым на оси резонатора. Этот фазовый сдвиг равен
где
— продольный индекс моды.
Заметим, что указание на необходимость рассмотрения сдвига фазы имеиио на оси резонатора связано с тем обстоятельством, что мода не является, строго говоря, плоской волной. Ясно, что для плоской волны такое указание было бы лишним: в случае плоского
Рис. 2.7
волнового фронта безразлично расстояние от той или иной точки фронта до оси резонатора.
Конкретному сочетанию индексов тип, отражающему конкретную поперечную структуру поля в резонаторе, соответствует ряд мод с разными значениями индекса
это продольные моды (их называют также аксиальными модами). В спектре генерации каждой их них отвечает узкая линия. Совокупность продольных мод с данным сочетанием индексов тип объединяют под названием поперечной моды. Поперечная мода характеризуется, очевидно, только поперечными индексами (она обозначается
).
Каждый тип поперечной моды имеет определенную структуру светового пятна на зеркале резонатора. На рис. 2.7, а показана структура наблюдаемого на круглом зеркале светового пятна для нескольких наиболее простых (низших) поперечных мод. Соответствующий этим модам характер изменения знака амплитуды поля на поверхности зеркала показан на рис. 2.7, б. Из рисунка видно, что индекс
показывает, сколько раз амплитуда поля меняет знак в радиальном направлении,
сколько раз она меняет знак при повороте вокруг центра зеркала на 180°.
Поперечную моду
называют основной модой. Для нее характерна наиболее простая структура светового пятна. Из рис. 2.7, а видно, что чем меньше значения поперечных индексов, тем сильнее сконцентрировано поле моды вблизи центра зеркала.
Наблюдаемая в реальных условиях структура светового пятна часто представляет собой суперпозицию нескольких поперечных мод (многомодовый режим генерации). Спектр
генерируемого излучения содержит обычно несколько узких линий (многочастотный режим генерации).
