Б. АППАРАТУРА И ТЕХНИКА ВЫПОЛНЕНИЯ АНАЛИЗА

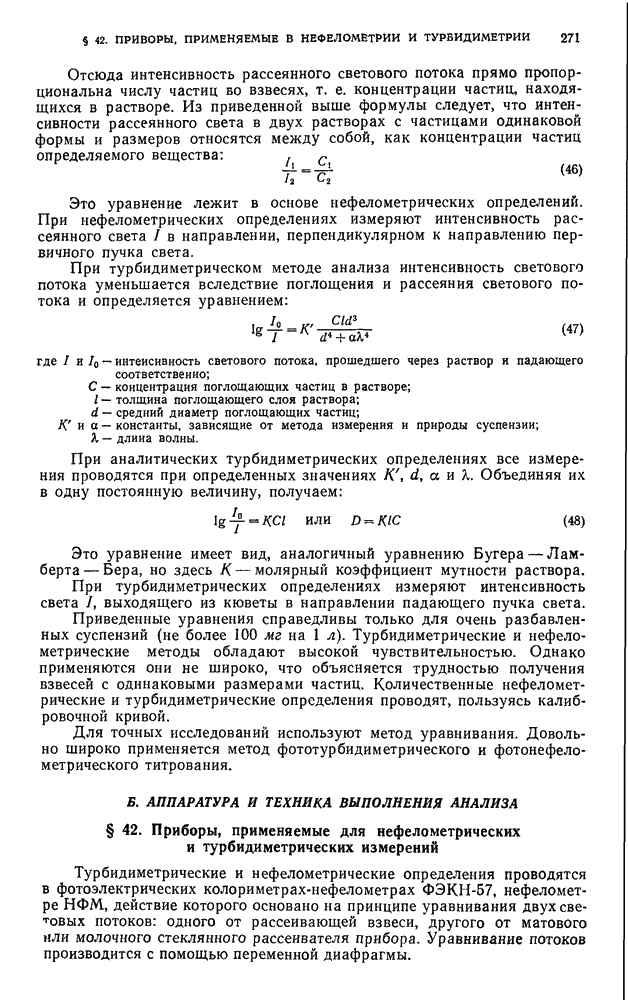

§ 42. Приборы, применяемые для нефелометрических и турбидиметрических измерений
Турбидиметрические и нефелометрические определения проводятся в фотоэлектрических колориметрах-нефелометрах ФЭКН-57, нефелометре НФМ, действие которого основано на принципе уравнивания двух световых потоков: одного от рассеивающей взвеси, другого от матового или молочного стеклянного рассеивателя прибора. Уравнивание потоков производится с помощью переменной диафрагмы.
Оптическая схема нефелометра НФМ изображена на рис. 106. Свет от лампы накаливания 1 проходит через стеклянную пластинку 2, конденсор 3 и попадает в кювету 4, помещенную в камеру с дистиллированной водой. Камеру с водой применяют для того, чтобы уменьшить рассеивание света стенками кюветы. Световой поток, прошедший через кювету, гасится в светоловушке 5, а части светового потока, рассеянного частицами взвеси в кювете 4 и стеклянным рассеивателем 17, собираются насадочными линзами 6 и 16. Образовавшиеся два пучка проходят через диафрагмы 7 и 15, связанные с отсчетными барабанами и объективами 8 и 14, направляются в ромбические призмы 9 и 13. Бипризма 10 дает возможность наблюдать в поле зрения окуляра 12 интенсивность двух пучков света. При нефелометрических определениях на пути пучков света вводят светофильтры 11, применение которых нивелирует разницу в оттенках двух световых потоков.
Рис. 106. Оптическая схема нефелометра НФМ: 1 — лампа накаливания; 2 — стеклянная пластинка; 3 — конденсор; 4 — кювета; 5 - светоловушка; 6, 16 — насадочиые линзы; 7, 15 — диафрагмы; 8, 14 — объективы; 9, 13 — ромбические призмы; 10 — бипризма; 11 — светофильтры; 12 — окуляр; 17 — рассеиватель.
