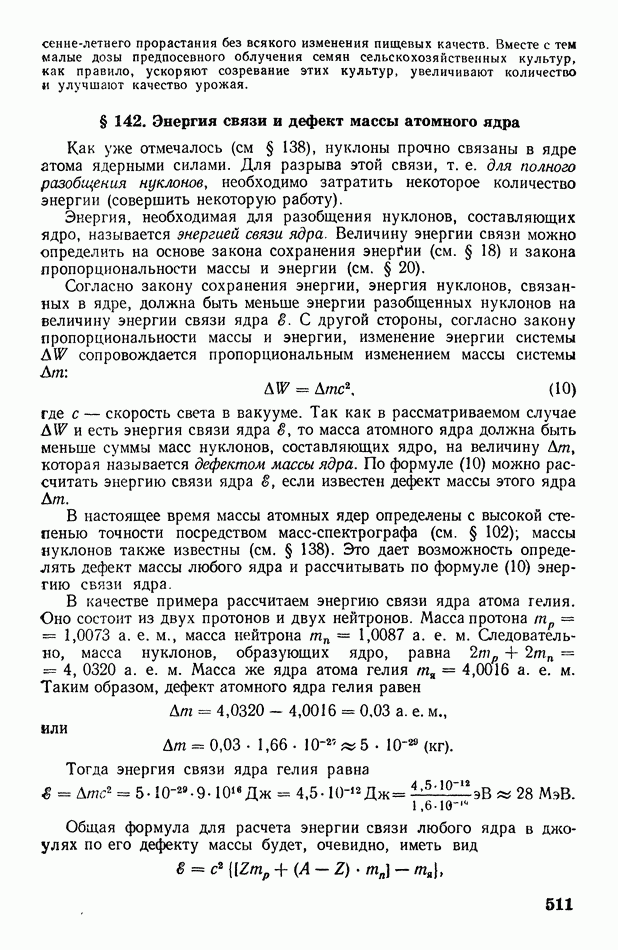

§ 142. Энергия связи и дефект массы атомного ядра

Как уже отмечалось (см § 138), нуклоны прочно связаны в ядре атома ядерными силами. Для разрыва этой связи, т. е. для полного разобщения нуклонов, необходимо затратить некоторое количество энергии (совершить некоторую работу).

Энергия, необходимая для разобщения нуклонов, составляющих ядро, называется энергией связи ядра, Величину энергии связи можно определить на основе закона сохранения энергии (см. § 18) и закона пропорциональности массы и энергии (см. § 20).

Согласно закону сохранения энергии, энергия нуклонов, связанных в ядре, должна быть меньше энергии разобщенных нуклонов на величину энергии связи ядра 8. С другой стороны, согласно закону пропорциональности массы и энергии, изменение энергии системы сопровождается пропорциональным изменением массы системы

где с — скорость света в вакууме. Так как в рассматриваемом случае и есть энергия связи ядра то масса атомного ядра должна быть меньше суммы масс нуклонов, составляющих ядро, на величину которая называется дефектом массы ядра. По формуле (10) можно рассчитать энергию связи ядра если известен дефект массы этого ядра

В настоящее время массы атомных ядер определены с высокой степенью точности посредством масс-спектрографа (см. § 102); массы нуклонов также известны (см. § 138). Это дает возможность определять дефект массы любого ядра и рассчитывать по формуле (10) энергию связи ядра.

В качестве примера рассчитаем энергию связи ядра атома гелия. Оно состоит из двух протонов и двух нейтронов. Масса протона масса нейтрона Следовательно, масса нуклонов, образующих ядро, равна Масса же ядра атома гелия Таким образом, дефект атомного ядра гелия равен

или

Тогда энергия связи ядра гелия равна

Общая формула для расчета энергии связи любого ядра в джоулях по его дефекту массы будет, очевидно, иметь вид

где атомный номер, А — массовое число. Выражая массу нуклонов и ядра в атомных единицах массы и учитывая, что

можно написать формулу энергии связи ядра в мегаэлектронвольтах:

Энергия связи ядра, приходящаяся на один нуклон, называется удельной энергией связи Следовательно,

У ядра гелия

Удельная энергия связи характеризует устойчивость (прочность) атомных ядер: чем больше в, тем устойчивее ядро. Согласно формулам (11) и (12),

Еще раз подчеркнем, что в формулах и (13) массы нуклонов и ядра выражены в атомных единицах массы (см. § 138).

Рис. 386

По формуле (13) можно рассчитывать удельную энергию связи любых ядер. Результаты этих расчетов представлены графически на рис. 386; по оси ординат отложены удельные энергии связи в по оси абсцисс — массовые числа А. Из графика следует, что удельная энергия связи максимальна (8,65 МэВ) у ядер с массовыми числами порядка 100; у тяжелых и у легких ядер она несколько меньше (например, урана, гелия). У атомного ядра водорода удельная энергия связи равна нулю, что вполне понятно, поскольку в этом ядре нечего разобщать: оно состоит только из одного нуклона (протона).

Всякая ядерная реакция сопровождается выделением или же поглощением энергии. График зависимости вот А позволяет определить, при каких превращениях ядра происходит выделение энергии и при каких — ее поглощение. При делении тяжелого ядра на ядра с массовыми числами А порядка 100 (и более) происходит выделение энергии (ядерной энергии). Поясним это следующим рассуждением. Пусть, например, произошло разделение ядра урана на два

атомных ядра («осколка») с массовыми числами Удельная энергия связи ядра урана удельная энергия связи каждого из новых ядер Для разобщения всех нуклонов, составляющих атомное ядро урана, необходимо затратить энергию, равную энергии связи ядра урана:

При объединении этих нуклонов в два новых атомных ядра с массовыми числами 119) выделится энергия, равная сумме энергий связи новых ядер:

Следовательно, в результате реакции деления ядра урана выделится ядерная энергия в количестве равном разности между энергией связи новых ядер и энергией связи ядра урана:

Выделение ядерной энергии происходит и при ядерных реакциях иного типа — при объединении (синтезе) нескольких легких ядер в одно ядро. В самом деле, пусть, например, имеет место синтез двух ядер натрия в ядро с массовым числом Удельная энергия связи ядра натрия удельная энергия связи синтезированного ядра Для разобщения всех нуклонов, образующих два ядра натрия, необходимо затратить энергию, равную удвоенной энергии связи ядра натрия:

При объединении этих нуклонов в новое ядро (с массовым числом 46) выделится энергия, равная энергии связи нового ядра:

Следовательно, реакция синтеза ядер натрия сопровождается выделением ядерной энергии в количестве равном разности энергии связи синтезированного ядра и энергии связи ядер натрия:

Таким образом, мы приходим к выводу, что

выделение ядерной энергии происходит как при реакциях деления тяжелых ядер, так и при реакциях синтеза легких ядер. Количество ядерной энергии выделяемое каждым прореагировавшим ядром, равно разности между энергией связи 8 2 продукта реакции и энергией связи 81 исходного ядерного материала:

Это положение является исключительно важным, поскольку на нем основаны промышленные способы получения ядерной энергии.

Отметим, что наиболее выгодной, в отношении энергетического выхода, является реакция синтеза ядер водорода или дейтерия

поскольку, как это следует из графика (см. рис. 386), в данном случае разность энергий связи синтезируемого ядра и исходных ядер будет наибольшей.
