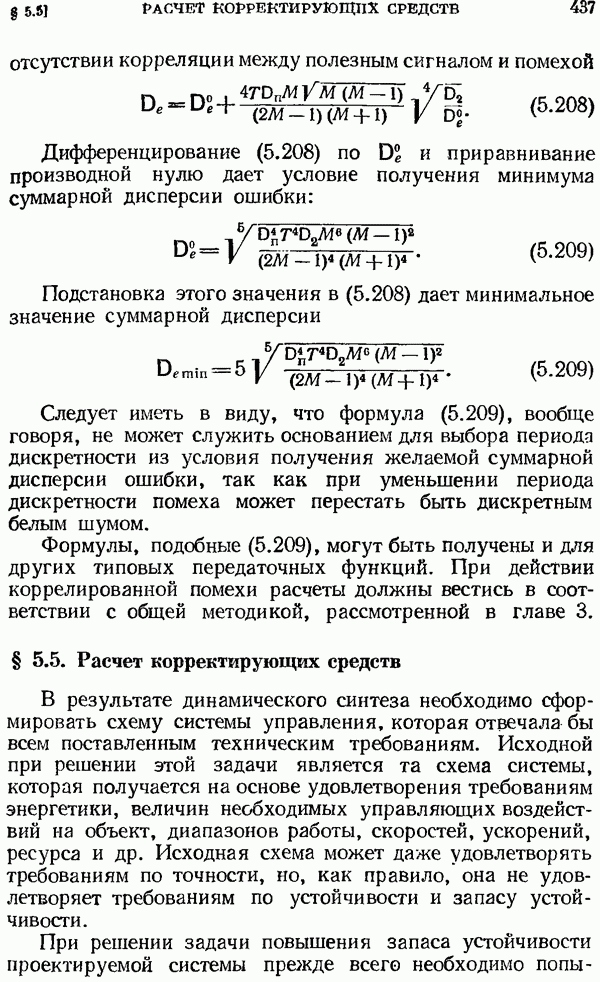

§ 5.5. Расчет корректирующих средств

В результате динамического синтеза необходимо сформировать схему системы управления, которая отвечала бы всем поставленным техническим требованиям. Исходной при решении этой задачи является та схема системы, которая получается на основе удовлетворения требованиям энергетики, величин необходимых управляющих воздействий на объект, диапазонов работы, скоростей, ускорений, ресурса и др. Исходная схема может даже удовлетворять требованиям по точности, но, как правило, она не удовлетворяет требованиям по устойчивости и запасу устойчивости.

При решении задачи повышения запаса устойчивости проектируемой системы прежде всего необходимо

попытаться рациональным образом изменить ее параметры (коэффициенты передачи отдельных звеньев, постоянные времени и т. п.) так, чтобы удовлетворять требованиям качества регулирования, которые определяются критериями качества. При невозможности решить эту задачу в рамках имеющейся системы приходится идти на изменение ее структуры. Для этой цели обычно используется введение в систему корректирующих средств, которые должны изменить ее динамику в нужном направлении. К корректирующим средствам относятся, в частности, корректирующие звенья, представляющие собой динамические звенья с определенными передаточными функциями.

Рис. 5.35. Виды корректирующих звеньев.
