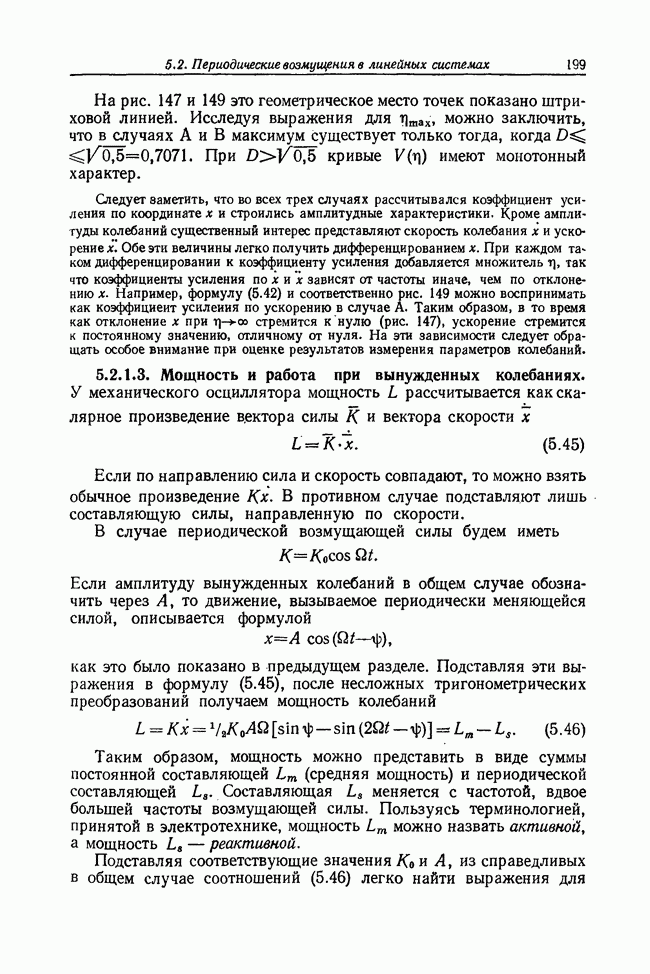

5.2.1.3. Мощность и работа при вынужденных колебаниях.У механического осциллятора мощность L рассчитывается как скалярное произведение вектора силы
Если по направлению сила и скорость совпадают, то можно взять обычное произведение В случае периодической возмущающей силы будем иметь
Если амплитуду вынужденных колебаний в общем случае обозначить через А, то движение, вызываемое периодически меняющейся силой, описывается формулой
как это было показано в предыдущем разделе. Подставляя эти выражения в формулу (5.45), после несложных тригонометрических преобразований получаем мощность колебаний
Таким образом, мощность можно представить в виде суммы постоянной составляющей Подставляя соответствующие значения К и А, из справедливых в общем случае соотношений (5.46) легко найти выражения для мощности во всех частных случаях. Так, для случая А из разд. 5.2.1.2, считая, что на массу
Учитывая, далее, что
Множитель
Это означает, что при частоте возмущения
Однако это выражение в точности повторяет ранее полученное выражение (5.41) для Не проводя подробных вычислений, приведем выражения для активной и реактивной мощности в двух других случаях (см. разд. 5.2.1.2): Случай Б:
Случай В:
Следует отметить, что отношение активной мощности к максимальной реактивной в обоих случаях имеет точно такое же значение, какое уже было найдено в случае А (формула (5.48)). Таким образом, сделанные там выводы справедливы и для случаев Б и В. Графики коэффициентов усиления по мощности имеют иной вид, чем амплитудные характеристики, построенные на рис. 147— 149.
Рис. 150. Коэффициенты усиления по мощности, определяемые выражениями (5.50) На рис. 150 в качестве примера показана функция Совершаемую работу можно найти интегрированием мощности. Принимая во внимание равенство (5.46), получают работу внешней силы возмущения:
В этой работе также оказывается возможным выделить активную и реактивную составляющие. Активная работа растет линейно по времени, в то время как реактивная работа является периодической функцией времени. На практике интересуются прежде всего работой Е, совершаемой за одно полное колебание:
Наряду с внешней возмущающей силой работу совершают также и внутренние силы колебательной системы. При этом получаем следующие выражения для работы
Работа силы инерции равна кинетической энергии массы, а работа восстанавливающей силы равна потенциальной энергии напряженной пружины. При периодических движениях обе эти работы также меняются периодически и, имея разные знаки, исключаются из общего баланса энергии системы, если их величина рассчитывается для одного полного колебания. Таким образом, обе работы являются реактивными. Работа же, совершаемая силами демпфирования за один полный период, не исключается из общего баланса. При
Рис. 151. Энергетическая диаграмма для вынужденных колебаний. Сравнение энергии (5.52), поступающей в систему за счет внешних сил, с энергией (5.53), расходуемой на преодоление демпфирования, дает представление о механизме вынужденных колебаний. Здесь при
откуда и получается стационарная амплитуда
|
