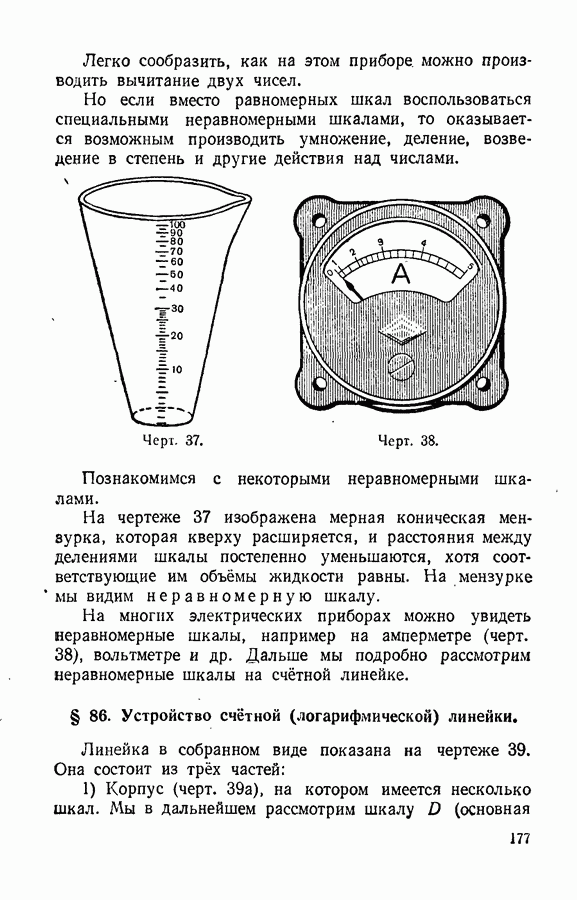

§ 86. Устройство счётной (логарифмической) линейки.

Линейка в собранном виде показана на чертеже 39. Она состоит из трёх частей:

1) Корпус (черт. 39а), на котором имеется несколько шкал. Мы в дальнейшем рассмотрим шкалу D (основная

(кликните для просмотра скана)

шкала), шкалу А (шкала квадратов) и шкалу К (шкала кубов).

2) Движок (черт. 396), который свободно передвигается в корпусе вправо и влево. В первоначальном положении все деления шкалы С движка совпадают с делениями основной шкалы корпуса.

Черт. 39 б

Черт. 39 в

Черт. 40

3) Бегунок (черт. 39в) — металлическая рамка со стеклом, на котором нанесена черта, называемая визирной чертой или, короче, визиром (указатель). Бегунок передвигается вдоль корпуса и визирной чертой фиксирует на шкалах числа.

Нашей промышленностью выпускаются линейки разных размеров, но самыми практичными, а потому и наиболее распространёнными являются линейки с длиной шкалы в 250 мм.
