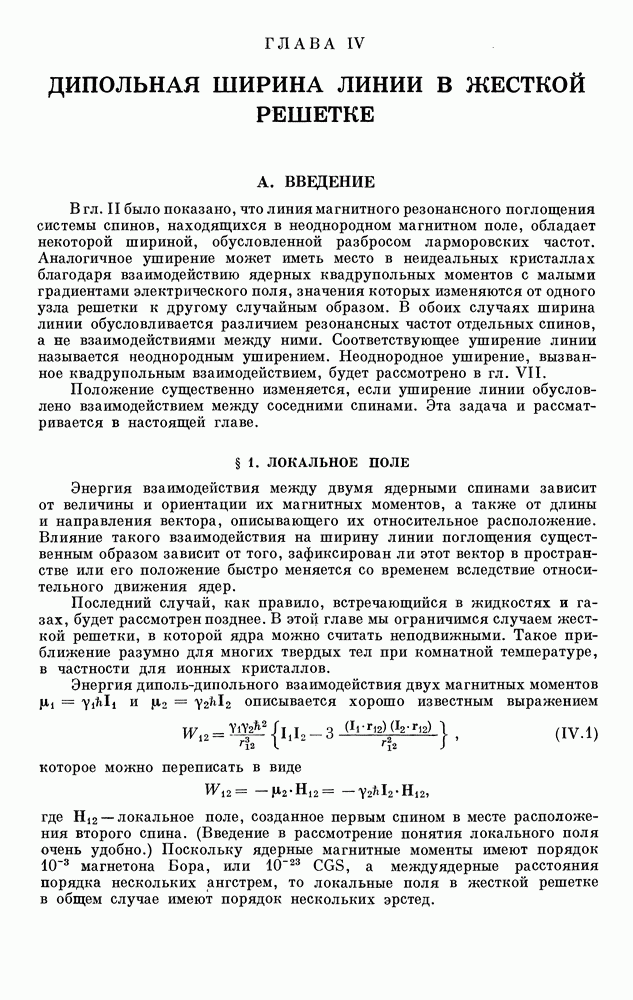

ГЛАВА IV. ДИПОЛЬНАЯ ШИРИНА ЛИНИИ В ЖЕСТКОЙ РЕШЕТКЕ

А. ВВЕДЕНИЕ

В гл. II было показано, что линия магнитного резонансного поглощения системы спинов, находящихся в неоднородном магнитном поле, обладает некоторой шириной, обусловленной разбросом ларморовских частот. Аналогичное уширение может иметь место в неидеальных кристаллах благодаря взаимодействию ядерных квадрупольных моментов с малыми градиентами электрического поля, значения которых изменяются от одного узла решетки к другому случайным образом. В обоих случаях ширина линии обусловливается различием резонансных частот отдельных спинов, а не взаимодействиями между ними. Соответствующее уширение линии называется неоднородным уширением. Неоднородное уширение, вызванное квадрупольным взаимодействием, будет рассмотрено в гл. VII.

Положение существенно изменяется, если уширение линии обусловлено взаимодействием между соседними спинами. Эта задача и рассматривается в настоящей главе.

§ 1. ЛОКАЛЬНОЕ ПОЛЕ

Энергия взаимодействия между двумя ядерными спинами зависит от величины и ориентации их магнитных моментов, а также от длины и направления вектора, описывающего их относительное расположение. Влияние такого взаимодействия на ширину линии поглощения существенным образом зависит от того, зафиксирован ли этот вектор в пространстве или его положение быстро меняется со временем вследствие относительного движения ядер.

Последний случай, как правило, встречающийся в жидкостях и газах, будет рассмотрен позднее. В этой главе мы ограничимся случаем жесткой решетки, в которой ядра можно считать неподвижными. Такое приближение разумно для многих твердых тел при комнатной температуре, в частности для ионных кристаллов.

Энергия диполь-дипольного взаимодействия двух магнитных моментов описывается хорошо известным выражением

которое можно переписать в виде

где — локальное поле, созданное первым спином в месте расположения второго спина. (Введение в рассмотрение понятия локального поля очень удобно.) Поскольку ядерные магнитные моменты имеют порядок магнетона Бора, или а междуядерные расстояния порядка нескольких ангстрем, то локальные поля в жесткой решетке в общем случае имеют порядок нескольких эрстед.

Взаимодействие двух одинаковых диполей в сильном поле может быть описано с классической точки зрения следующим образом. Первый диполь прецессирует с ларморовской частотой вокруг поля , следовательно, обладает постоянной составляющей вдоль этого поля и составляющей, которая вращается в плоскости, перпендикулярной полю. Постоянная составляющая создает в месте расположения диполя слабое постоянное поле, ориентация которого относительно зависит от взаимного расположения спинов. Если поле сильное, то на него заметно влияет только параллельная или антипараллельная ему составляющая слабого поля. Так как каждый спин в решетке имеет несколько соседей с различными относительными положениями и ориентациями, постоянная доставляющая локального поля имеет разные значения в различных местах, что приводит к разбросу ларморовских частот и уширению линии.

Вращающаяся составляющая создает в месте расположения локальное магнитное поле, вращающееся с ларморовской частотой которая совпадает с ларморовской частотой для . В свою очередь она имеет составляющую в плоскости, перпендикулярной , следовательно, может заметно изменять ориентацию благодаря явлению резонанса, описанному в гл. II. В гл. II было показано, что соответствующая ширина линии должна быть порядка величины вращающегося поля. В рассматриваемом случае оно того же порядка величины, что и локальное постоянное поле и, следовательно, вносит в уширение вклад сравнимой величины.

Необходимо отчетливо понимать, что механизмы, обусловливающие эти вклады в ширину линии, в действительности различны. Если два спина не являются одинаковыми, то вращающееся поле, созданное не является резонансным для и оказывает на него пренебрежимо малое влияние, в то время как постоянное поле, созданное в месте расположения является столь же эффективным, как и в случае одинаковых спинов. При прочих равных условиях одинаковые соседние спины оказывают более сильное влияние на уширение резонансной линии, чем неодинаковые.
