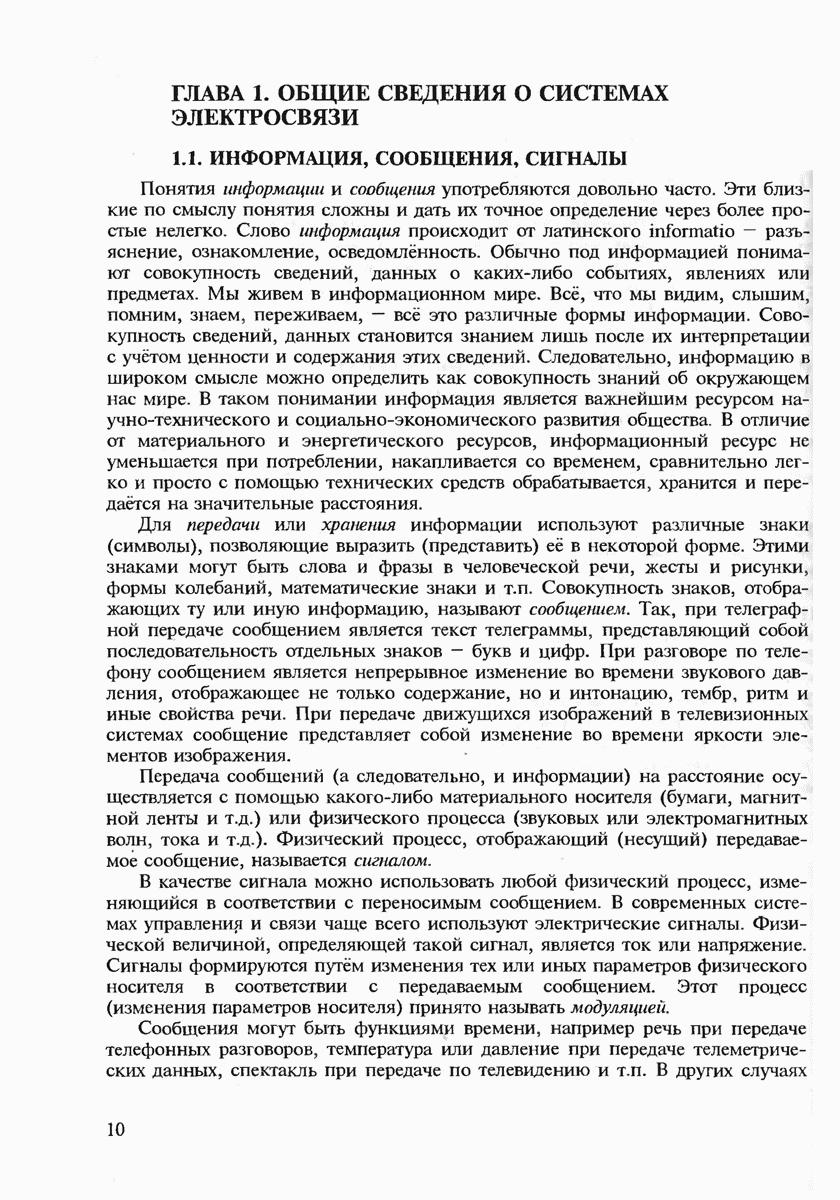

ГЛАВА 1. ОБЩИЕ СВЕДЕНИЯ О СИСТЕМАХ ЭЛЕКТРОСВЯЗИ

1.1. ИНФОРМАЦИЯ, СООБЩЕНИЯ, СИГНАЛЫ

Понятия информации и сообщения употребляются довольно часто. Эти близкие по смыслу понятия сложны и дать их точное определение через более простые нелегко. Слово информация происходит от латинского informatio - разъяснение, ознакомление, осведомлённость. Обычно под информацией понимают совокупность сведений, данных о каких-либо событиях, явлениях или предметах. Мы живем в информационном мире. Всё, что мы видим, слышим, помним, знаем, переживаем, — всё это различные формы информации. Совокупность сведений, данных становится знанием лишь после их интерпретации с учётом ценности и содержания этих сведений. Следовательно, информацию в широком смысле можно определить как совокупность знаний об окружающем нас мире. В таком понимании информация является важнейшим ресурсом научно-технического и социально-экономического развития общества. В отличие от материального и энергетического ресурсов, информационный ресурс не уменьшается при потреблении, накапливается со временем, сравнительно легко и просто с помощью технических средств обрабатывается, хранится и передаётся на значительные расстояния.

Для передачи или хранения информации используют различные знаки (символы), позволяющие выразить (представить) её в некоторой форме. Этими знаками могут быть слова и фразы в человеческой речи, жесты и рисунки, формы колебаний, математические знаки и т.п. Совокупность знаков, отображающих ту или иную информацию, называют сообщением. Так, при телеграфной передаче сообщением является текст телеграммы, представляющий собой последовательность отдельных знаков — букв и цифр. При разговоре по телефону сообщением является непрерывное изменение во времени звукового давления, отображающее не только содержание, но и интонацию, тембр, ритм и иные свойства речи. При передаче движущихся изображений в телевизионных системах сообщение представляет собой изменение во времени яркости элементов изображения.

Передача сообщений (а следовательно, и информации) на расстояние осуществляется с помощью какого-либо материального носителя (бумаги, магнитной ленты и т.д.) или физического процесса (звуковых или электромагнитных волн, тока и т.д.). Физический процесс, отображающий (несущий) передаваемое сообщение, называется сигналом.

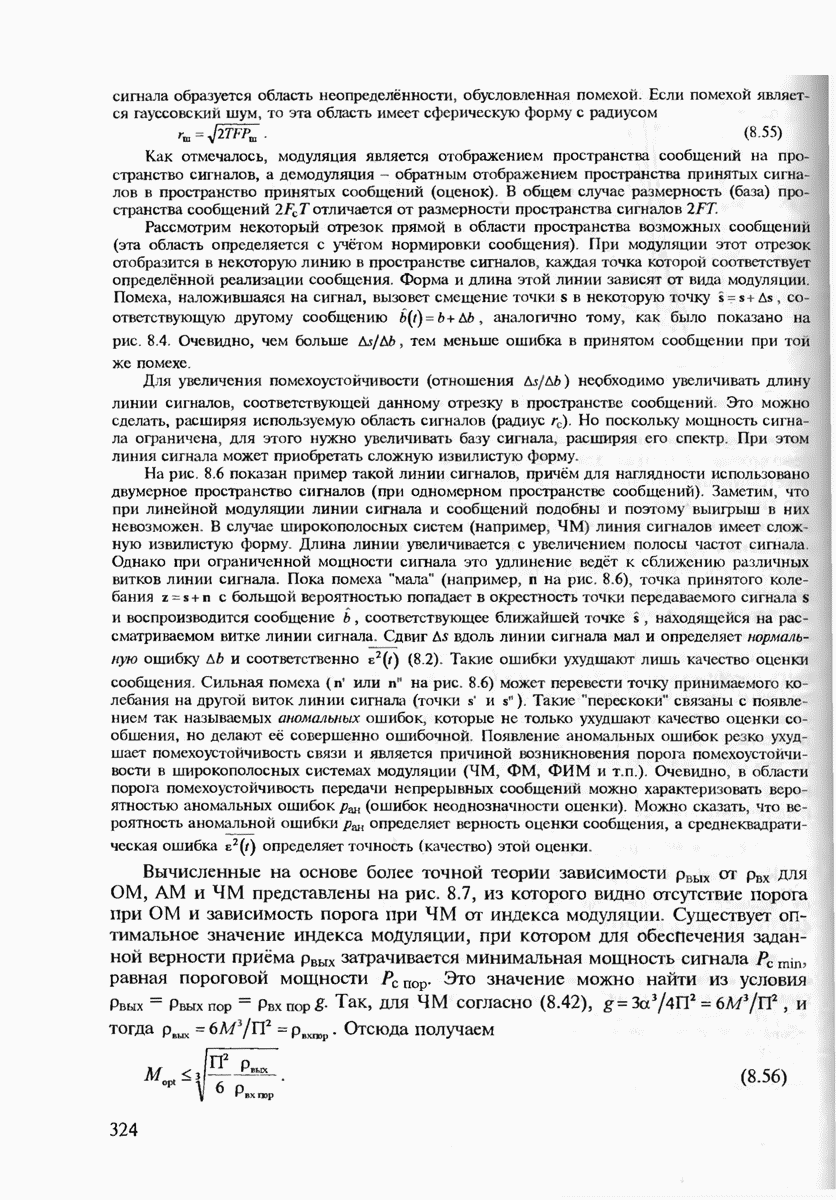

В качестве сигнала можно использовать любой физический процесс, изменяющийся в соответствии с переносимым сообщением. В современных системах управления и связи чаще всего используют электрические сигналы. Физической величиной, определяющей такой сигнал, является ток или напряжение. Сигналы формируются путём изменения тех или иных параметров физического носителя в соответствии с передаваемым сообщением. Этот процесс (изменения параметров носителя) принято называть модуляцией.

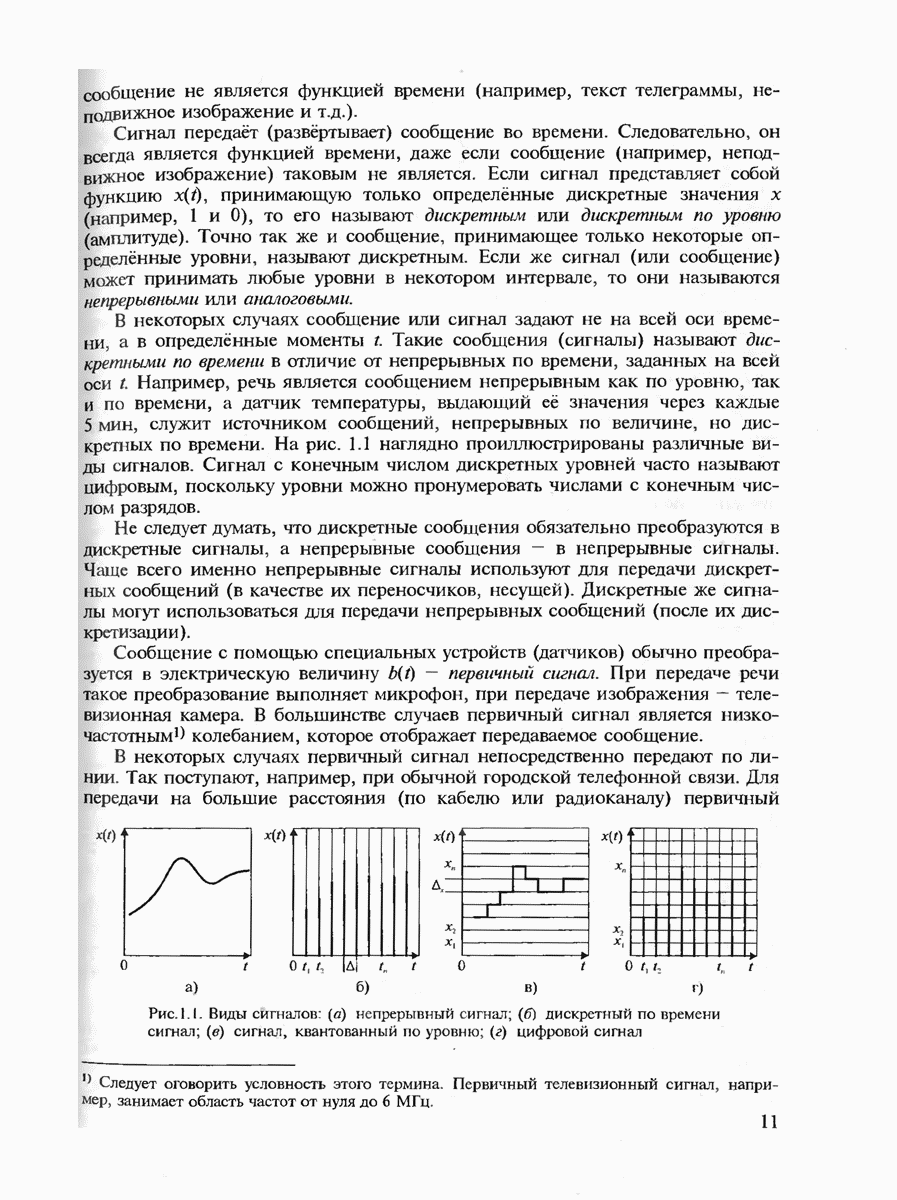

Сообщения могут быть функциями времени, например речь при передаче телефонных разговоров, температура или давление при передаче телеметрических данных, спектакль при передаче по телевидению и т.п. В других случаях

сообщение не является функцией времени (например, текст телеграммы, неподвижное изображение и т.д.).

Сигнал передаёт (развёртывает) сообщение во времени. Следовательно, он всегда является функцией времени, даже если сообщение (например, неподвижное изображение) таковым не является. Если сигнал представляет собой функцию принимающую только определённые дискретные значения х (например, 1 и 0), то его называют дискретным или дискретным по уровню (амплитуде). Точно так же и сообщение, принимающее только некоторые определённые уровни, называют дискретным. Если же сигнал (или сообщение) может принимать любые уровни в некотором интервале, то они называются непрерывными или ансыоговыми.

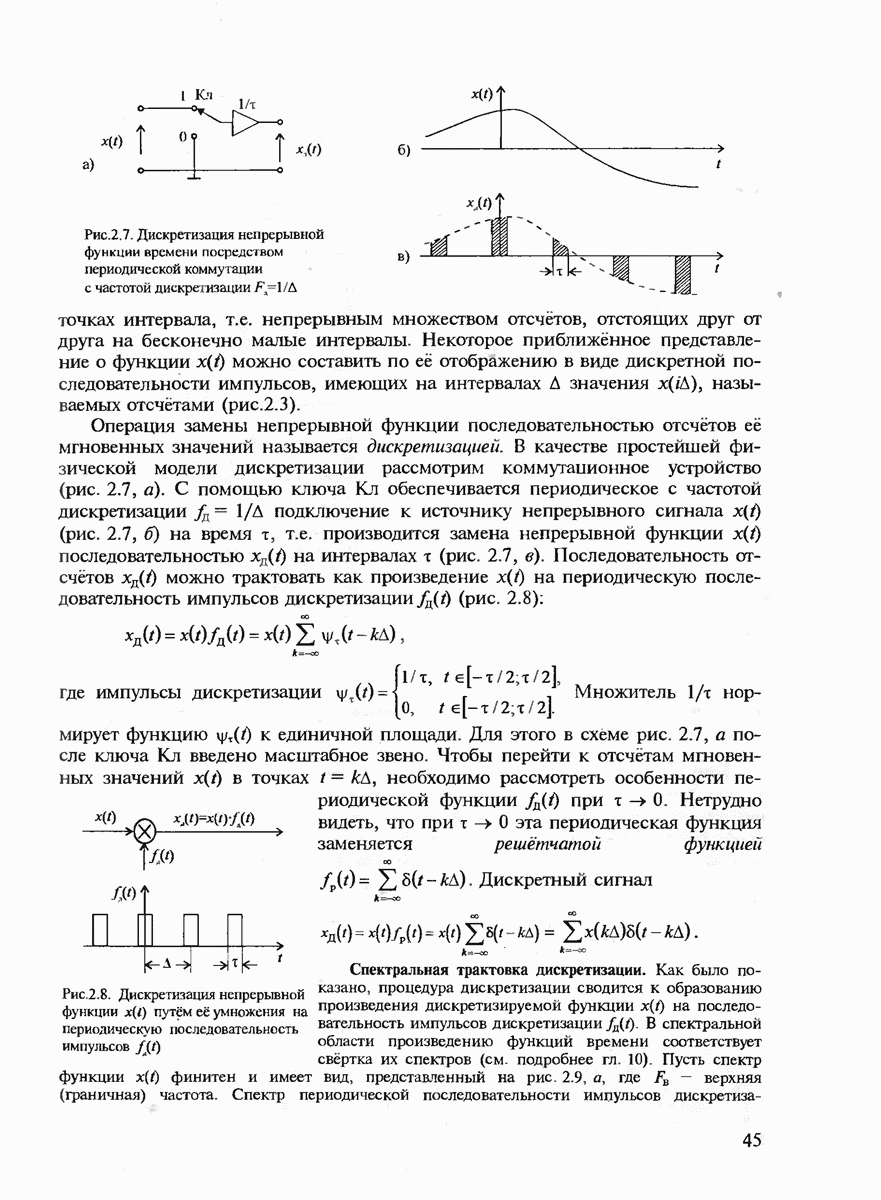

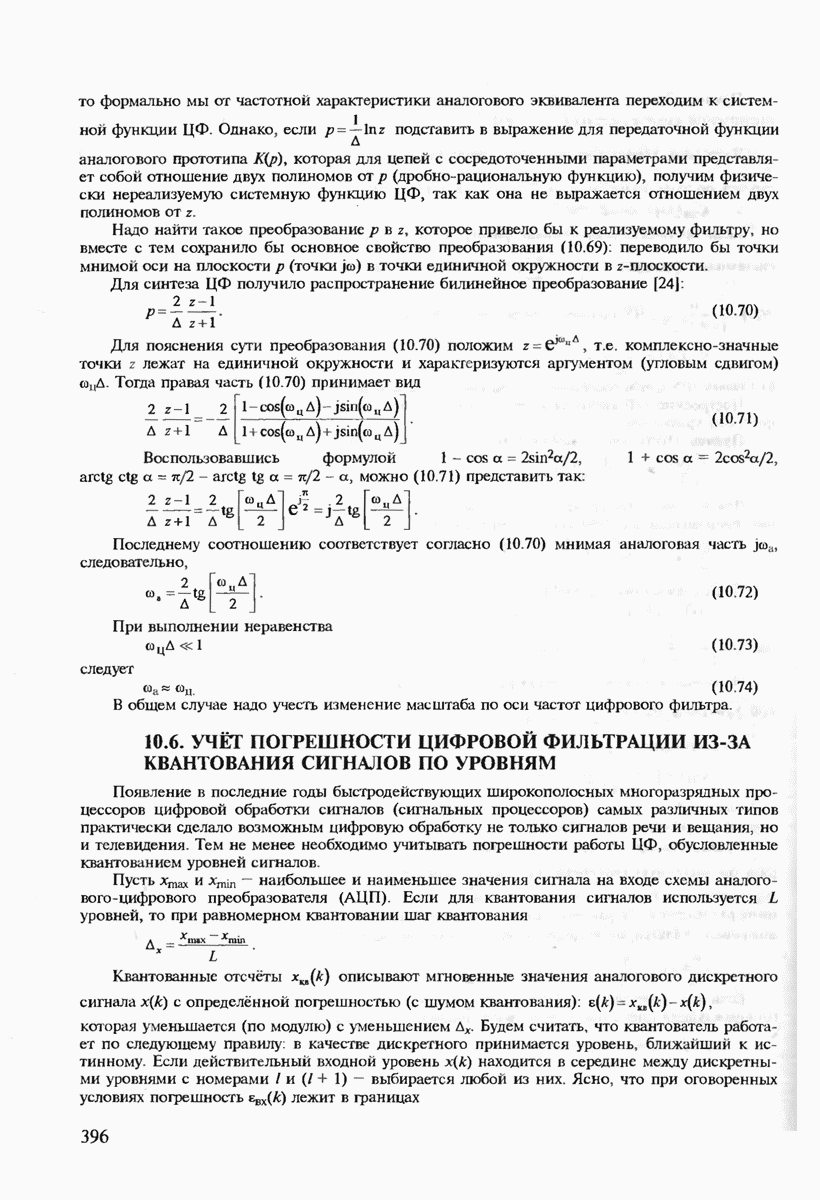

В некоторых случаях сообщение или сигнал задают не на всей оси времени, а в определённые моменты Такие сообщения (сигналы) называют дискретными по времени в отличие от непрерывных по времени, заданных на всей оси Например, речь является сообщением непрерывным как по уровню, так и по времени, а датчик температуры, выдающий ее значения через каждые 5 мин, служит источником сообщений, непрерывных по величине, но дискретных по времени. На рис. 1.1 наглядно проиллюстрированы различные виды сигналов. Сигнал с конечным числом дискретных уровней часто называют цифровым, поскольку уровни можно пронумеровать числами с конечным числом разрядов.

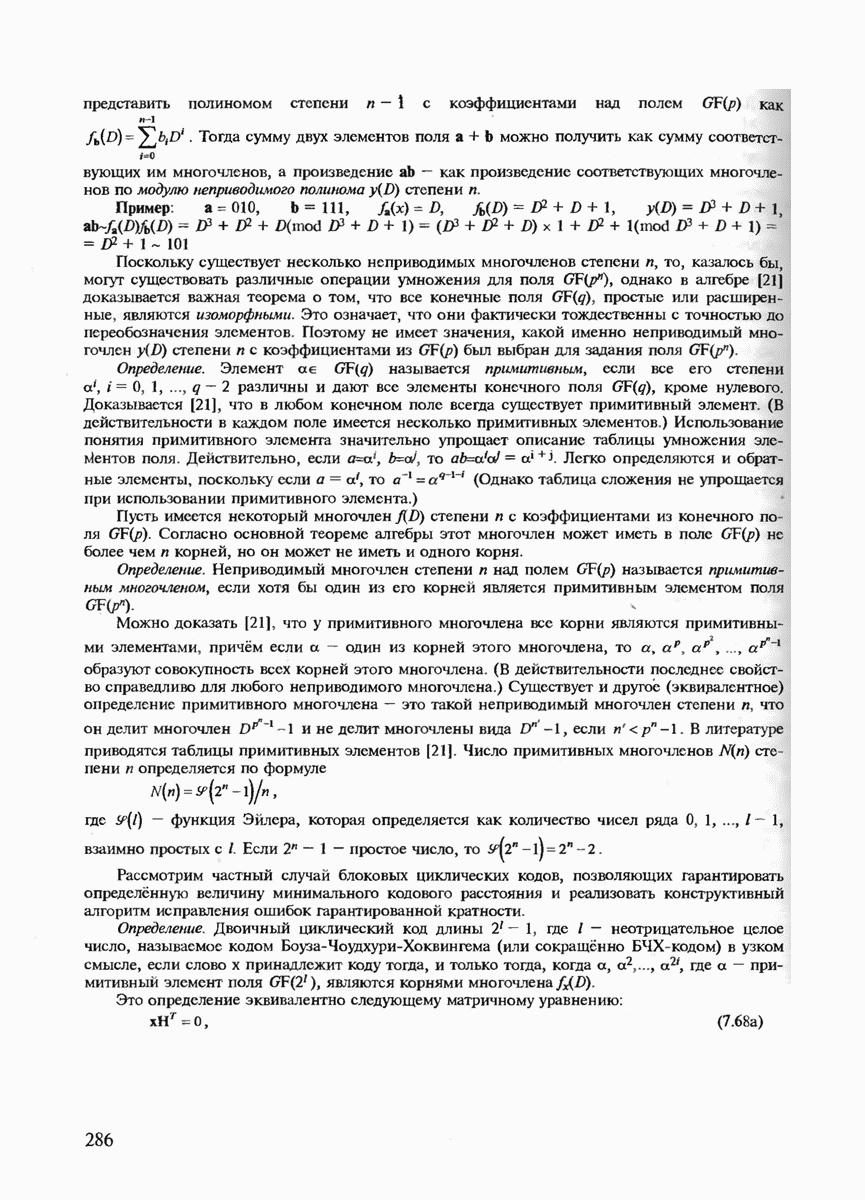

Не следует думать, что дискретные сообщения обязательно преобразуются в дискретные сигналы, а непрерывные сообщения — в непрерывные сигналы. Чаще всего именно непрерывные сигналы используют для передачи дискретных сообщений (в качестве их переносчиков, несущей). Дискретные же сигналы могут использоваться для передачи непрерывных сообщений (после их дискретизации).

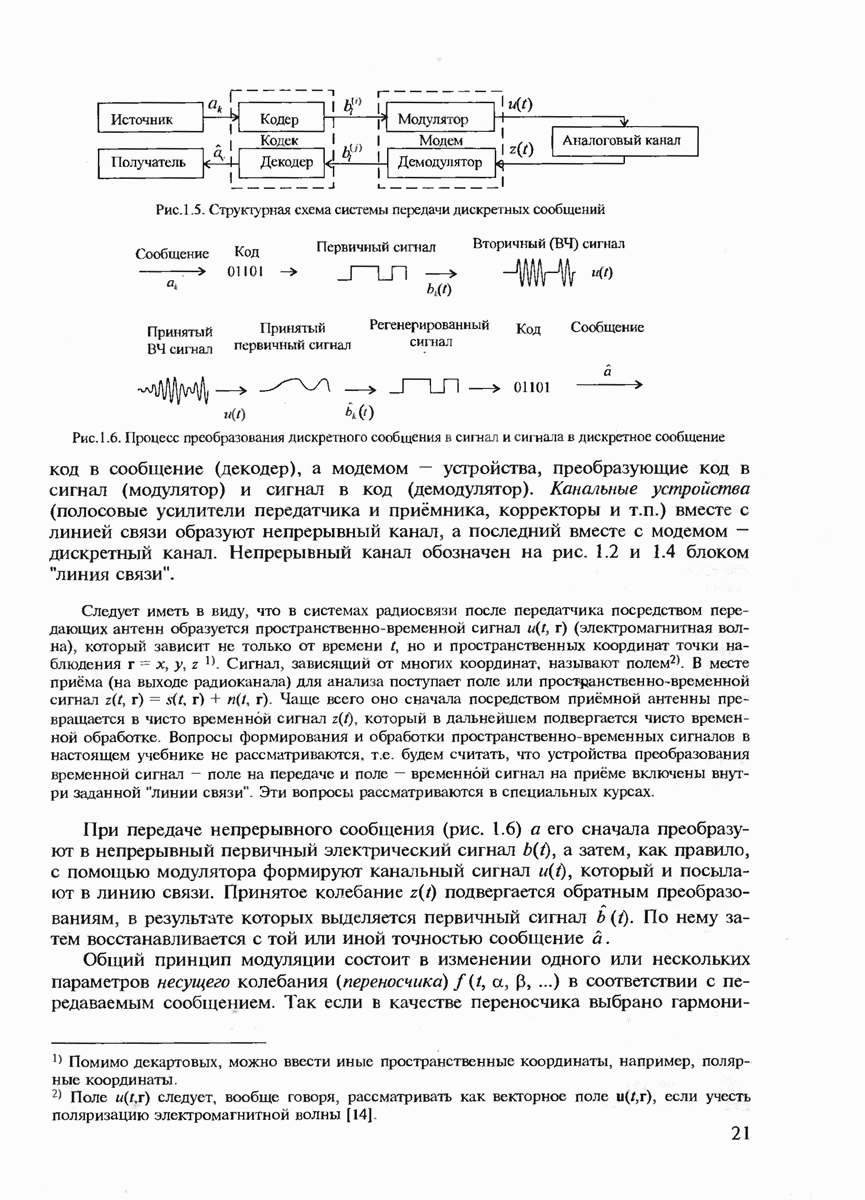

Сообщение с помощью специальных устройств (датчиков) обычно преобразуется в электрическую величину первичный сигнал. При передаче речи такое преобразование выполняет микрофон, при передаче изображения — телевизионная камера. В большинстве случаев первичный сигнал является низкочастотным) колебанием, которое отображает передаваемое сообщение.

В некоторых случаях первичный сигнал непосредственно передают по линии. Так поступают, например, при обычной городской телефонной связи. Для передачи на большие расстояния (по кабелю или радиоканалу) первичный

Рис. 1.1. Виды сигналов: (а) непрерывный сигнал; (б) дискретный по времени сигнал; (в) сигнал, квантованный по уровню; (г) цифровой сигнал

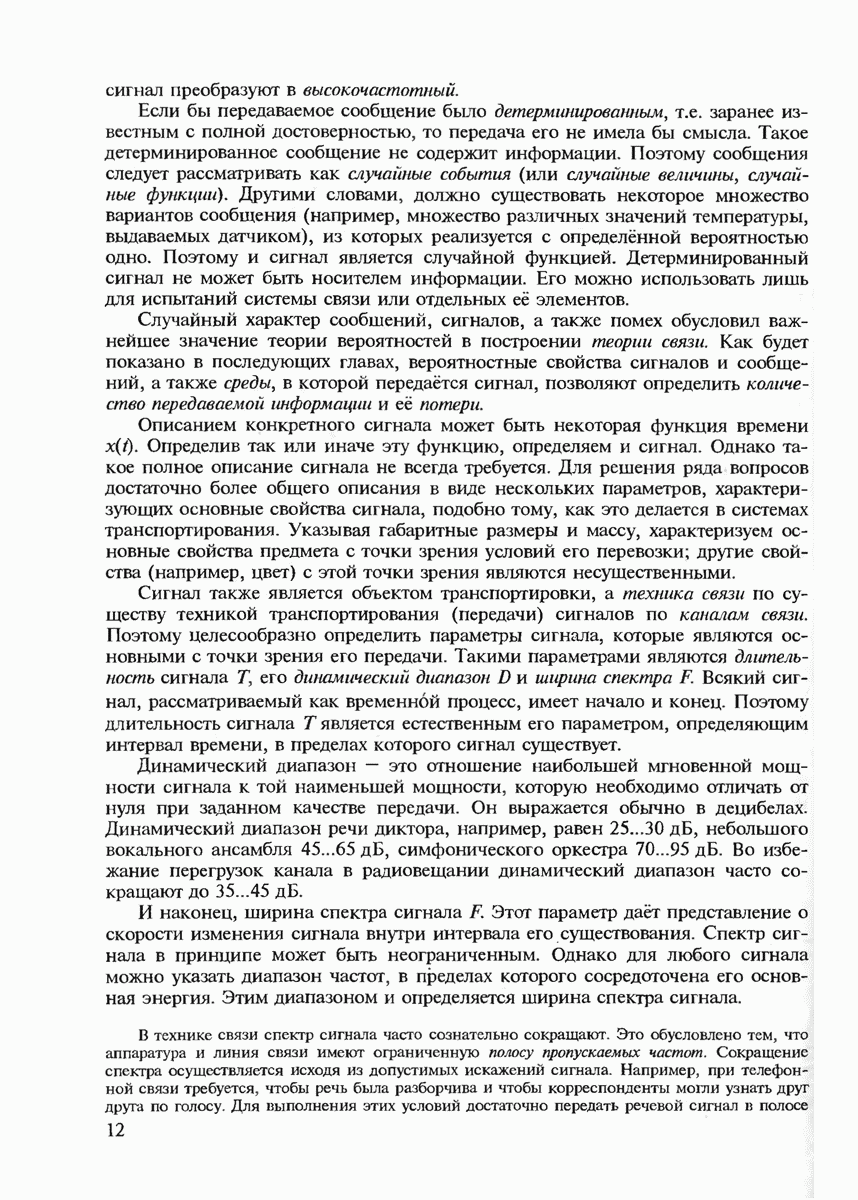

сигнал преобразуют в высокочастотный.

Если бы передаваемое сообщение было детерминированным, т.е. заранее известным с полной достоверностью, то передача его не имела бы смысла. Такое детерминированное сообщение не содержит информации. Поэтому сообщения следует рассматривать как случайные события (или случайные величины, случайные функции). Другими словами, должно существовать некоторое множество вариантов сообщения (например, множество различных значений температуры, выдаваемых датчиком), из которых реализуется с определённой вероятностью одно. Поэтому и сигнал является случайной функцией. Детерминированный сигнал не может быть носителем информации. Его можно использовать лишь для испытаний системы связи или отдельных её элементов

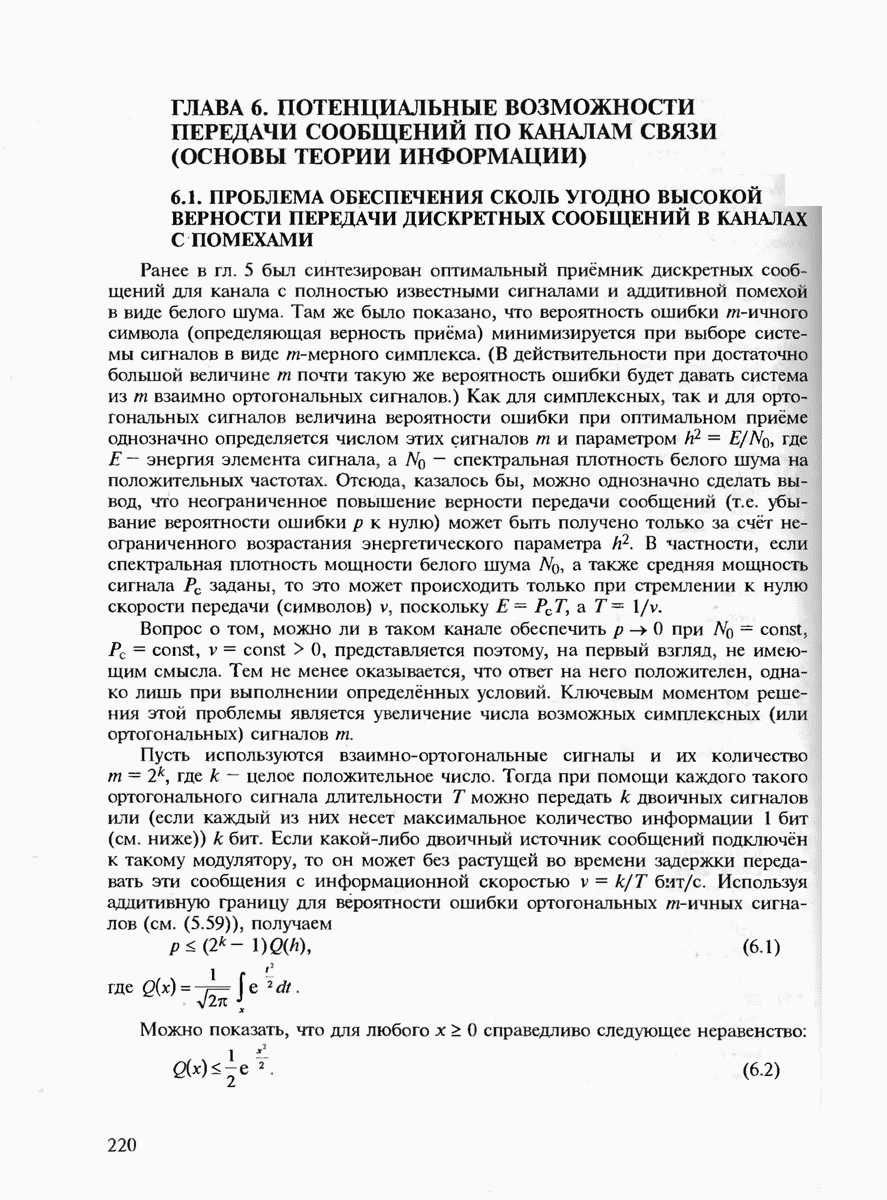

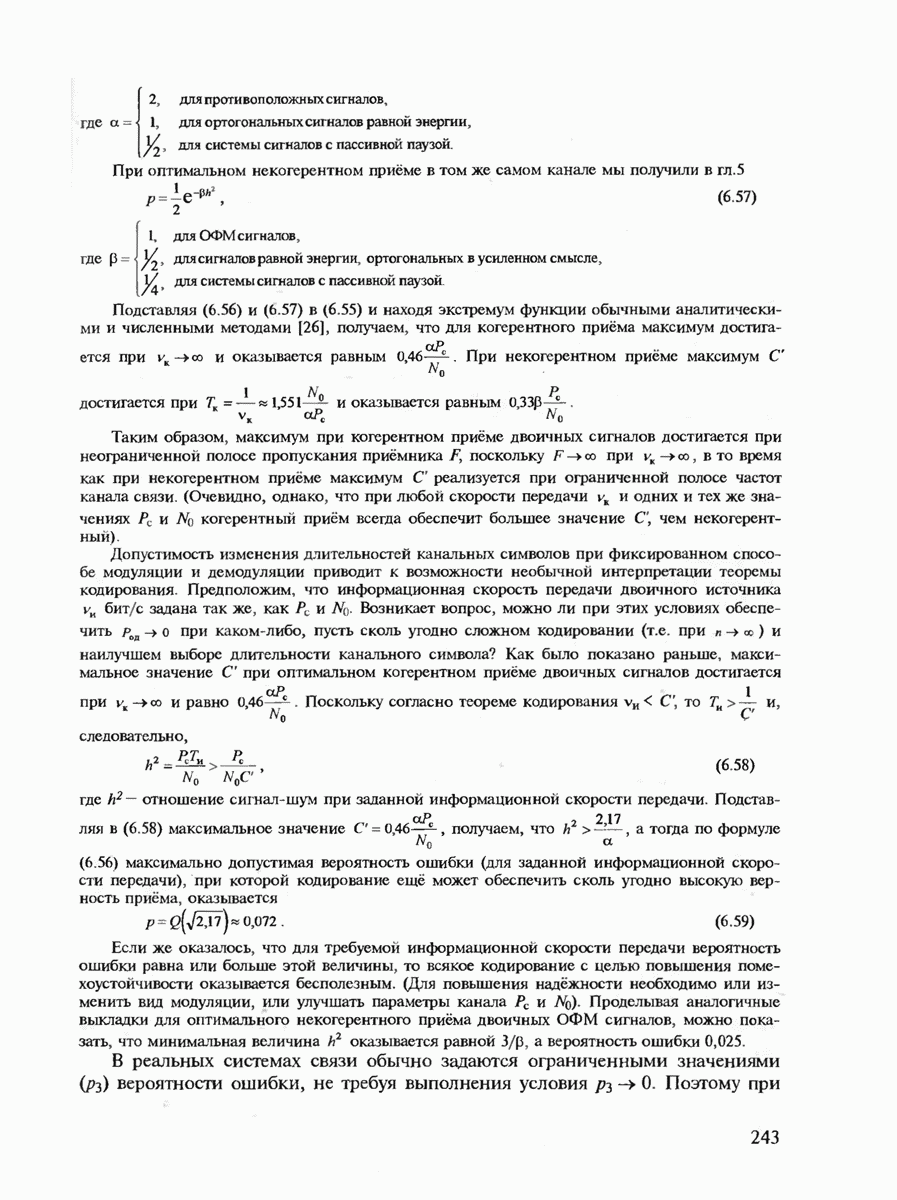

Случайный характер сообщений, сигналов, а также помех обусловил важнейшее значение теории вероятностей в построении теории связи. Как будет показано в последующих главах, вероятностные свойства сигналов и сообщений, а также среды, в которой передаётся сигнал, позволяют определить количество передаваемой информации и её потери.

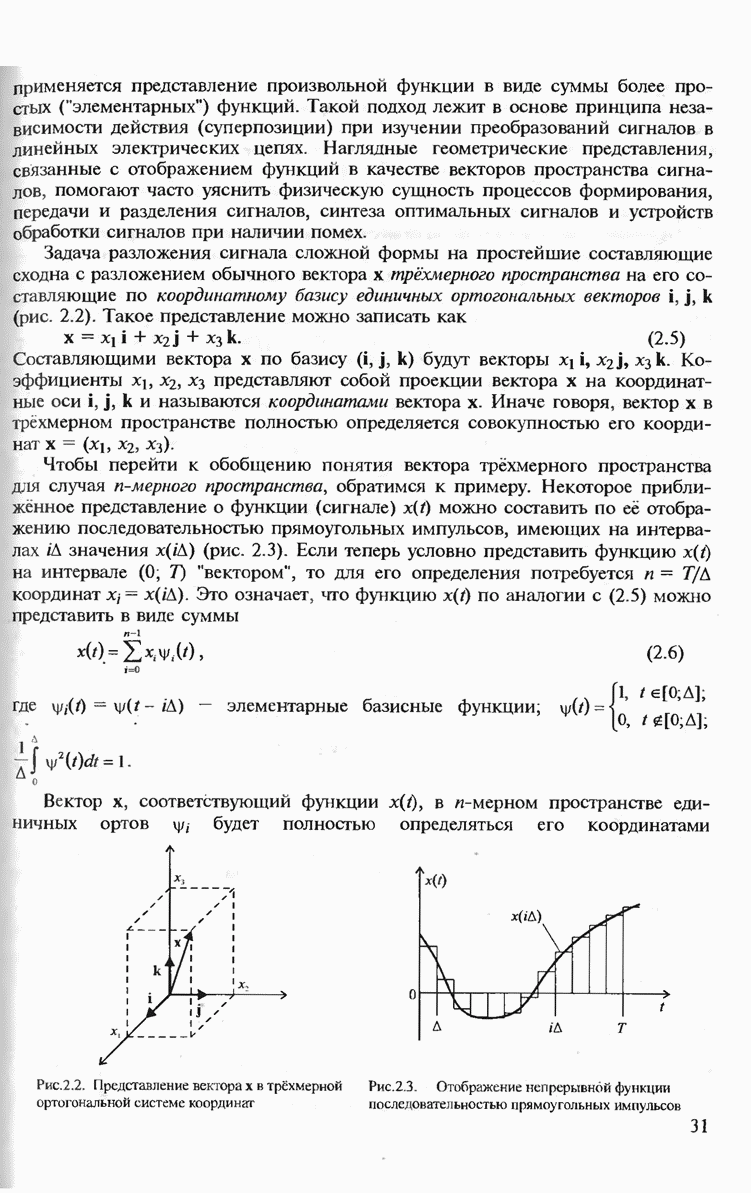

Описанием конкретного сигнала может быть некоторая функция времени Определив так или иначе эту функцию, определяем и сигнал. Однако такое полное описание сигнала не всегда требуется. Для решения рада вопросов достаточно более общего описания в виде нескольких параметров, характеризующих основные свойства сигнала, подобно тому, как это делается в системах транспортирования. Указывая габаритные размеры и массу, характеризуем основные свойства предмета с точки зрения условий его перевозки; другие свойства (например, цвет) с этой точки зрения являются несущественными.

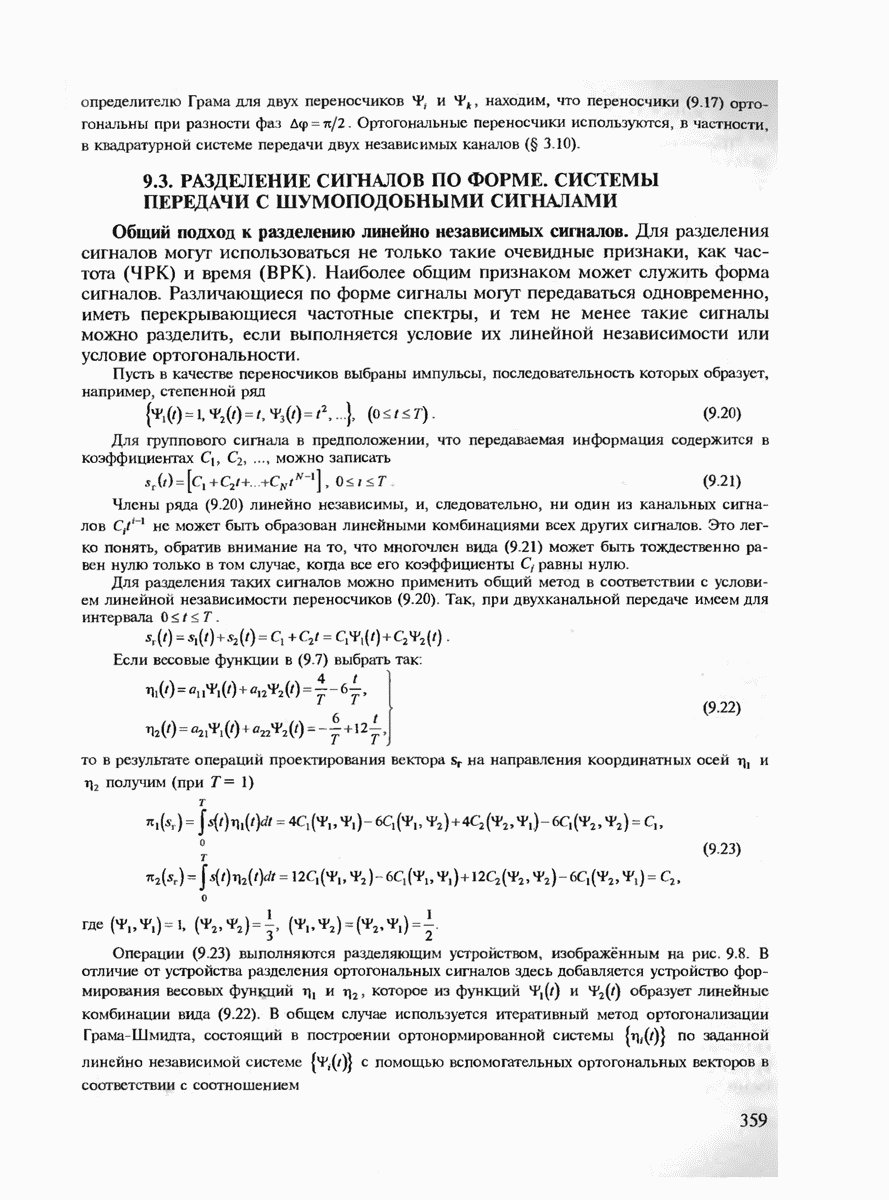

Сигнал также является объектом транспортировки, а техника связи по существу техникой транспортирования (передачи) сигналов по каналам связи. Поэтому целесообразно определить параметры сигнала, которые являются основными с точки зрения его передачи. Такими параметрами являются длительность сигнала его динамический диапазон и ширина спектра Всякий сигнал, рассматриваемый как временной процесс, имеет начало и конец. Поэтому длительность сигнала является естественным его параметром, определяющим интервал времени, в пределах которого сигнал существует.

Динамический диапазон — это отношение наибольшей мгновенной мощности сигнала к той наименьшей мощности, которую необходимо отличать от нуля при заданном качестве передачи. Он выражается обычно в децибелах. Динамический диапазон речи диктора, например, равен 25...30 дБ, небольшого вокального ансамбля 45...65 дБ, симфонического оркестра 70...95 дБ. Во избежание перегрузок канала в радиовещании динамический диапазон часто сокращают до 35.. 45 дБ.

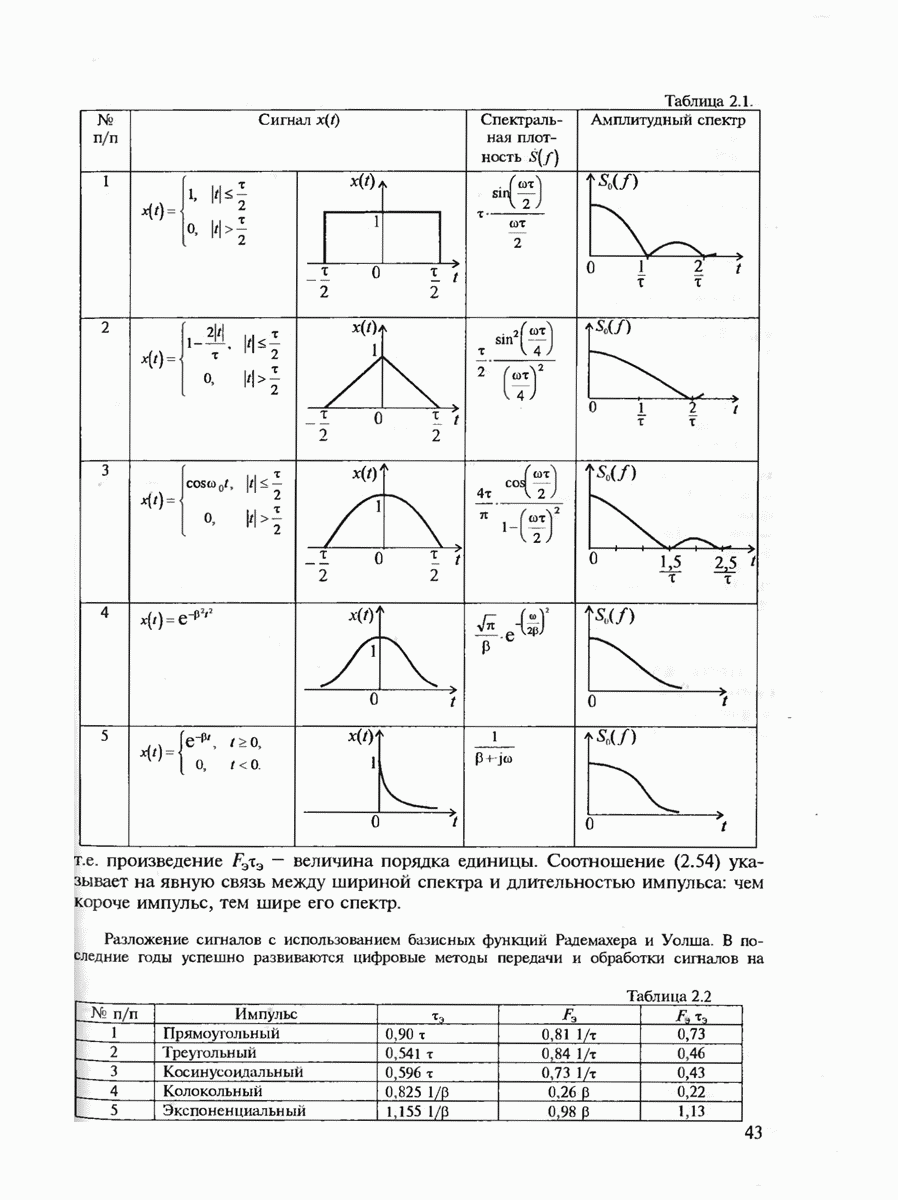

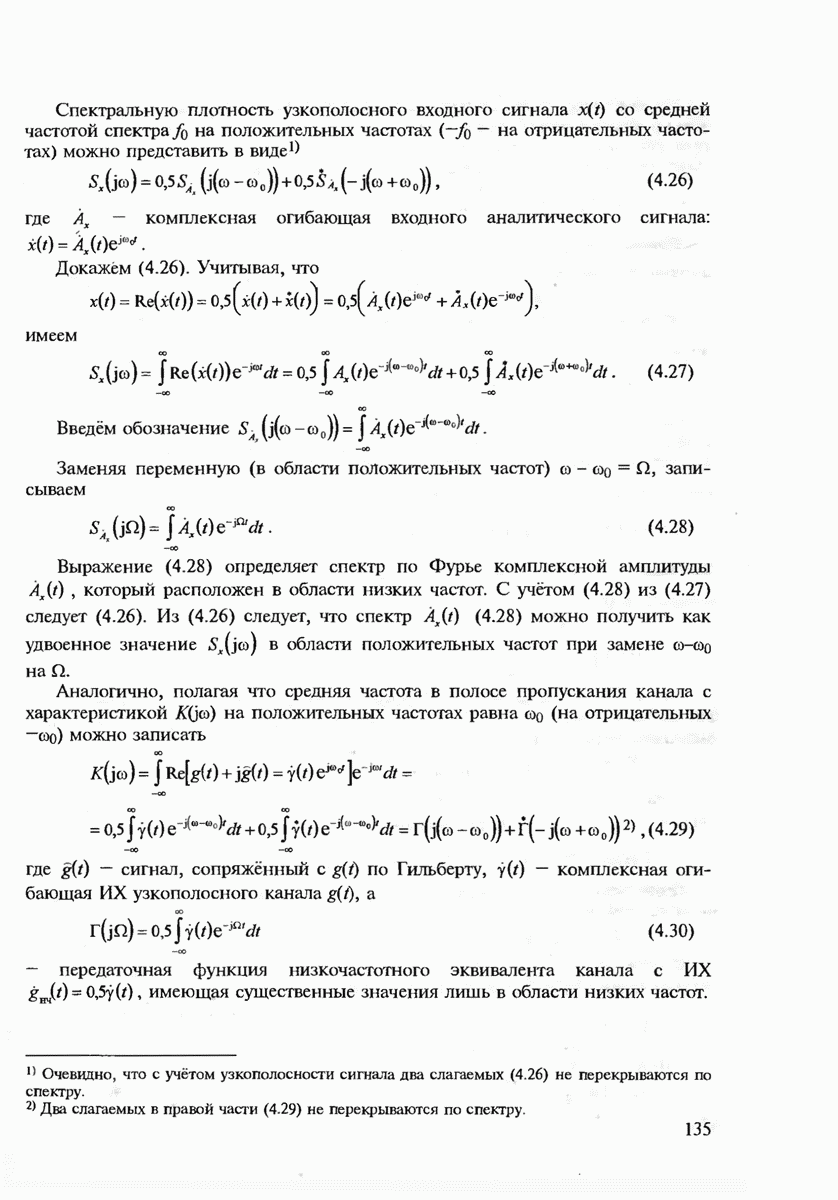

И наконец, ширина спектра сигнала Этот параметр даёт представление о скорости изменения сигнала внутри интервала его существования. Спектр сигнала в принципе может быть неограниченным. Однако для любого сигнала можно указать диапазон частот, в пределах которого сосредоточена его основная энергия. Этим диапазоном и определяется ширина спектра сигнала.

В технике связи спектр сигнала часто сознательно сокращают. Это обусловлено тем, что аппаратура и линия связи имеют ограниченную полосу пропускаемых частот. Сокращение спектра осуществляется исходя из допустимых искажений сигнала. Например, при телефонной связи требуется, чтобы речь была разборчива и чтобы корреспонденты могли узнать друг друга по голосу. Для выполнения этих условий достаточно передать речевой сигнал в полосе

от 300 до 3400 Гц. Передача более широкого спектра речи в этом случае нецелесообразна, так как ведёт к техническим усложнениям и увеличению затрат. Аналогично необходимая ширина спектра телевизионного сигнала определяется требуемой чёткостью изображения. При стандарте в 625 строк верхняя частота сигнала достигает 6 МГц. Спектр сигнала изображения много шире спектра сигнала звукового сопровождения. Это существенно усложняет построение систем телевизионного вещания по сравнению с системами звукового вещания. Ширина спектра телеграфного сигнала зависит от скорости передачи и обычно принимается равной где скорость передачи (телеграфирования) в Бодах, т.е. число символов, передаваемых в секунду. Так, при телетайпной передаче Бод и Гц. Спектр модулированного сигнала обычно шире спектра передаваемого сообщения (первичного сигнала) и зависит от вида модуляции.

Можно ввести более общую и наглядную характеристику — объём сигнала:

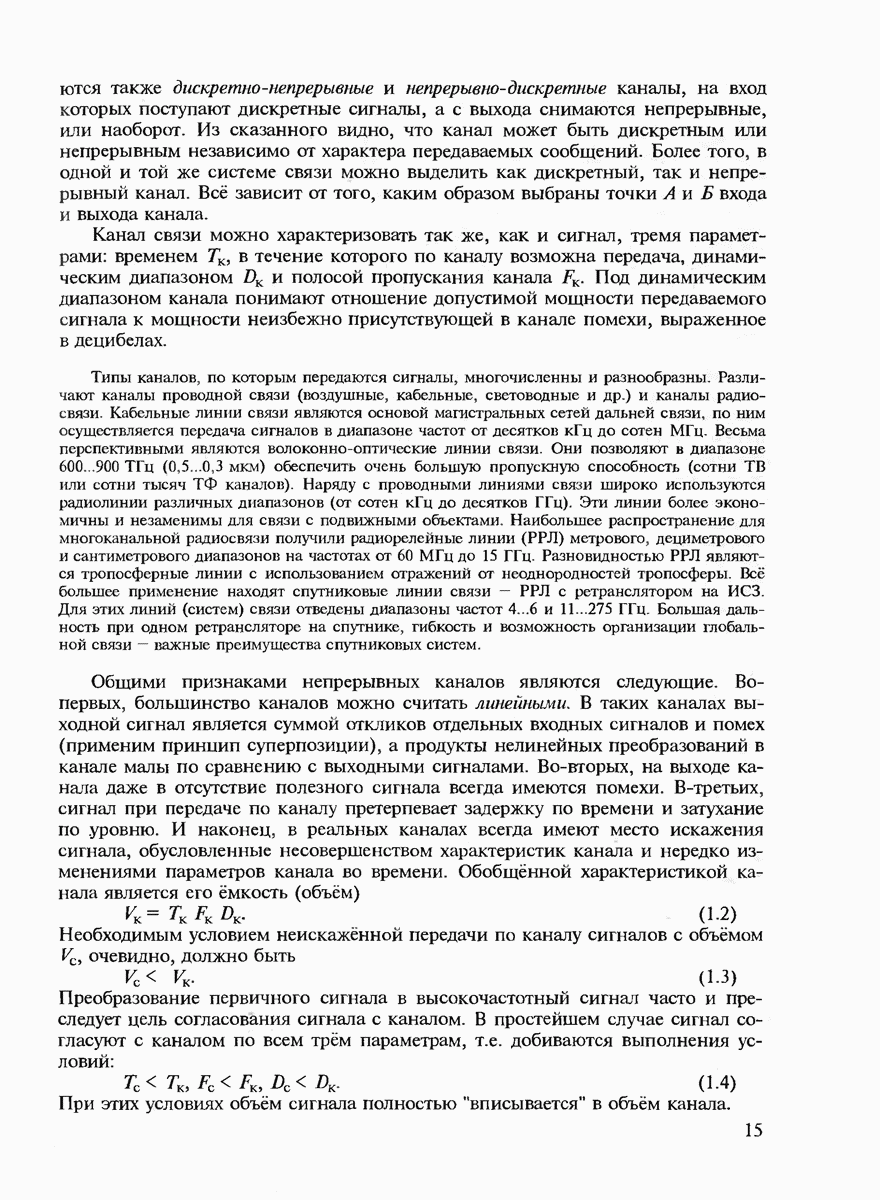

Объём сигнала даёт общее представление о возможностях данного множества сигналов как переносчиков сообщений. Чем больше объём сигнала, тем больше информации можно "вложить" в этот объём и тем труднее передать такой сигнал по каналу связи с требуемым качеством.
