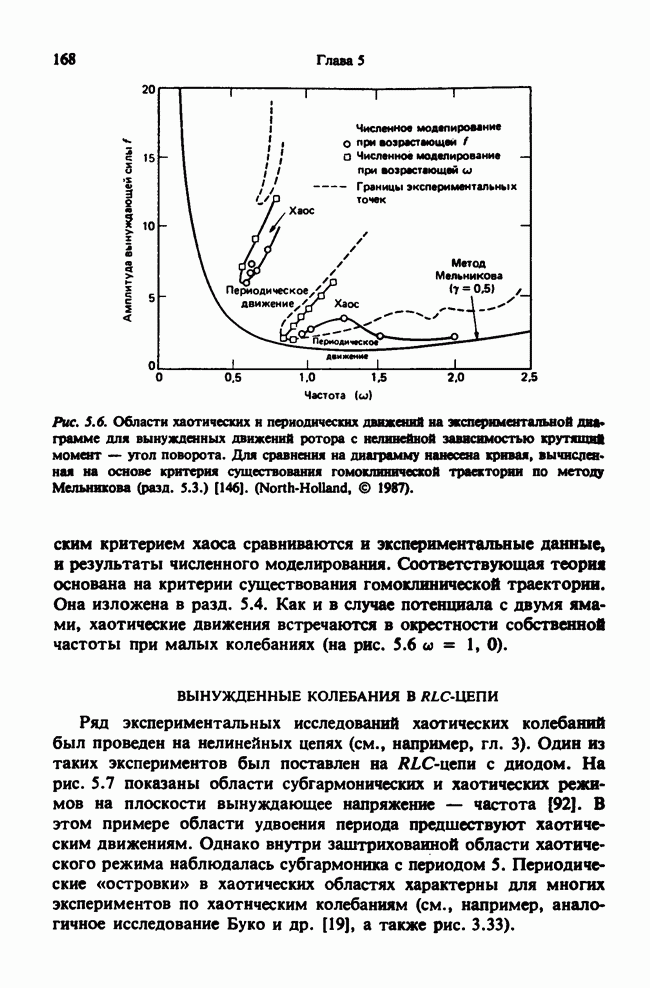

ВЫНУЖДЕННЫЕ КОЛЕБАНИЯ В RLС-ЦЕПИ

Ряд экспериментальных исследований хаотических колебаний был проведен на нелинейных цепях (см., например, гл. 3). Один из таких экспериментов был поставлен на RLC-цепи с диодом. На рис. 5.7 показаны области субгармонических и хаотических режимов на плоскости вынуждающее напряжение — частота [92]. В этом примере области удвоения периода предшествуют хаотическим движениям. Однако внутри заштрихованной области хаотического режима наблюдалась субгармоника с периодом 3. Периодические «островки» в хаотических областях характерны для многих экспериментов по хаотическим колебаниям (см., например, аналогичное исследование Буко и др. [19], а также рис. 3.33).

Рис. 5.7. Экспериментальная диаграмма, на которой показаны области хаоса, для RLC-цепи с внешним возбужденном и варакторным диодом, действующим как нелинейная емкость. Заштрихованные области соответствуют хаотическим движениям, а числа указывают порядок субгармоники. Прерывистой линией показан гистерезисный переход [92]. (North-Holland, © 1984).
