3.15. Дополнительные примеры фильтров рассчитанных методом взвешивания
В
этом разделе приведены примеры, иллюстрирующие несколько типичных
КИХ-фильтров, рассчитанных методом взвешивания. На фиг. 3.24—3.26 представлены
амплитудные характеристики (в логарифмическом масштабе) фильтра верхних частот,
полосового фильтра и еще одного фильтра нижних частот. Фильтр верхних частот
(фиг. 3.24) был рассчитан с использованием окна Ханна [
в формуле (3.50)] при длине
импульсной характеристики в 45 отсчетов и частоте среза идеальной
характеристики, равной 0,35. Максимум пульсаций в полосе пропускания составляет
0,00635, а в полосе непропускания также 0,00635 (или —43,94 дБ). Переходная
полоса равна 0,07233 (или
). Полосовой фильтр
(фиг. 3.25) был спроектирован с использованием окна Кайзера
= 3,38 при длине импульсной
характеристики
и идеальных верхней и нижней частотах среза, равных 0,27 и 0,15. Максимум
пульсаций в полосе пропускания составляет 0,0078, в нижней полосе непропускания
он равен 0,00792 (или —42 дБ), а в верхней полосе непропускания составляет
0,00909 (или —40,8 дБ). В последнем примере (фиг. 3.26) рассмотрен фильтр
нижних частот, рассчитанный с использованием окна Дольфа—Чебышева. Длина
импульсной характеристики этого фильтра
равна 46 отсчетам, а
идеальная частота среза равна 0,25. Максимум пульсаций в полосе пропускания
составляет 0,00688, а в полосе непропускания он равен 0,0054 (или —45,3 дБ).
Переходная полоса фильтра равна 0,065 (или
).

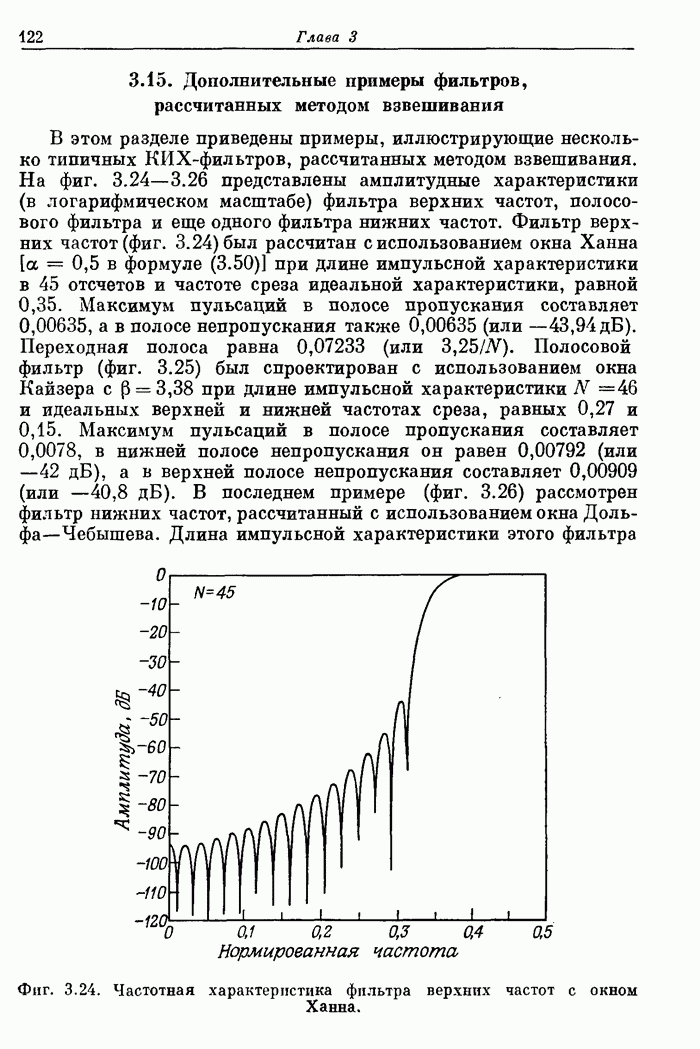

Фиг. 3.24. Частотная характеристика фильтра верхних
частот с окном Ханна.
Фиг. 3.25. Частотная характеристика полосового
фильтра с окном Кайзера.
Фиг. 3.26. Частотная характеристика фильтра нижних
частот с окном Дольфа — Чебышева.
Приведенные
примеры являются результатом аналитического вычисления бесконечных импульсных
характеристик идеальных фильтров и последующей весовой обработки с применением
соответствующих окон. Одним из главных преимуществ метод взвешивания является
относительная простота расчета импульсных характеристик с минимальным числом
вычислительных операций. Основной недостаток метода состоит в том, что
получаемые КИХ-фильтры не удовлетворяют всем известным критериям оптимальности
и, следовательно, в большинстве случаев они могут быть существенно улучшены.
