3.40. Непосредственное сравнение различных КИХ-фильтров нижних частот

В данной главе были рассмотрены три класса методов расчета цифровых КИХ-фильтров: взвешивания, частотной выборки и оптимальным. Несмотря на существование большого числа способов сравнения получаемых фильтров, возможно, самый объективный (и самый полезный) состоит в сравнении значений ширины переходных полос фильтров нижних частот, необходимых для удовлетворения заданных требований к пульсациям в полосе пропускания  и в полосе непропускания . При таком сравнении лучшими будут оптимальные фильтры, поскольку из всех КИХ-фильтров с линейной фазой при одинаковых заданных параметрах именно они обладают минимальной переходной полосой. Полезно, однако, знать, насколько хуже фильтры, рассчитанные другими методами.

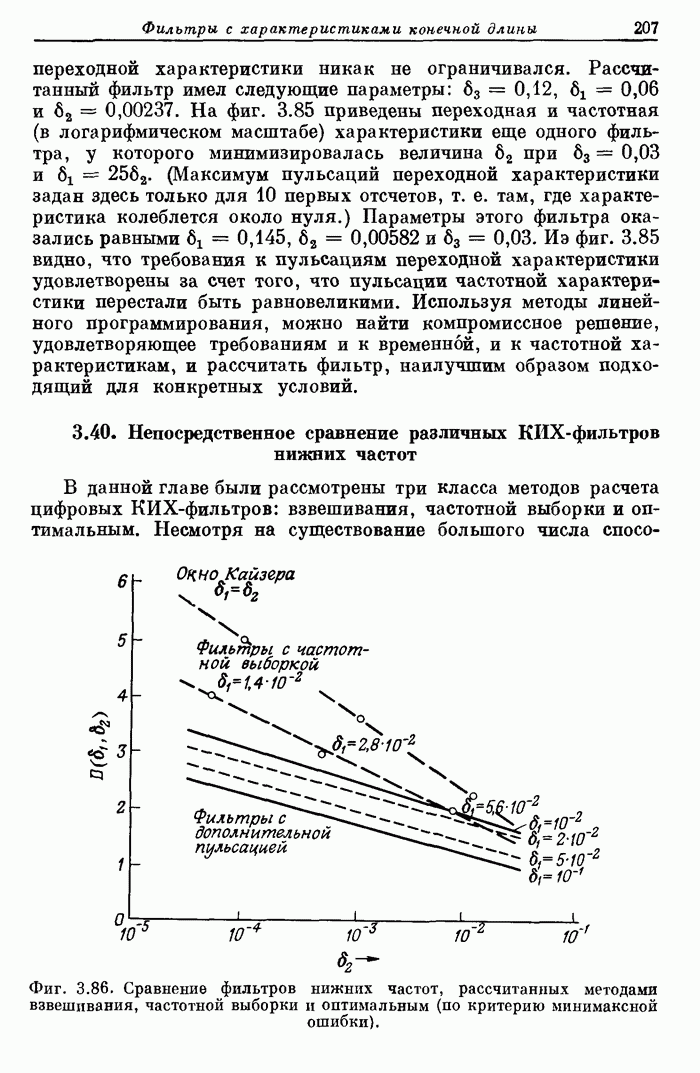

Фиг. 3.86, Сравнение фильтров нижних частот, рассчитанных методами взвешивания, частотной выборки и оптимальным (по критерию минимаксной ошибки).

На фиг. 3.86 сравниваются фильтры с окнами Кайзера, с частотной выборкой и с дополнительной пульсацией. Для сравнения используется величина , изображенная в функции  с величиной  в качестве параметра, поскольку, как было показано выше, она практически не зависит от  (при больших ) и от  и, таким образом, удобна для сравнения. Как и ожидалось, из фиг. 3.86 следует, что фильтры с дополнительной пульсацией обеспечивают наименьшую ширину переходной полосы () при фиксированных значениях  и .
