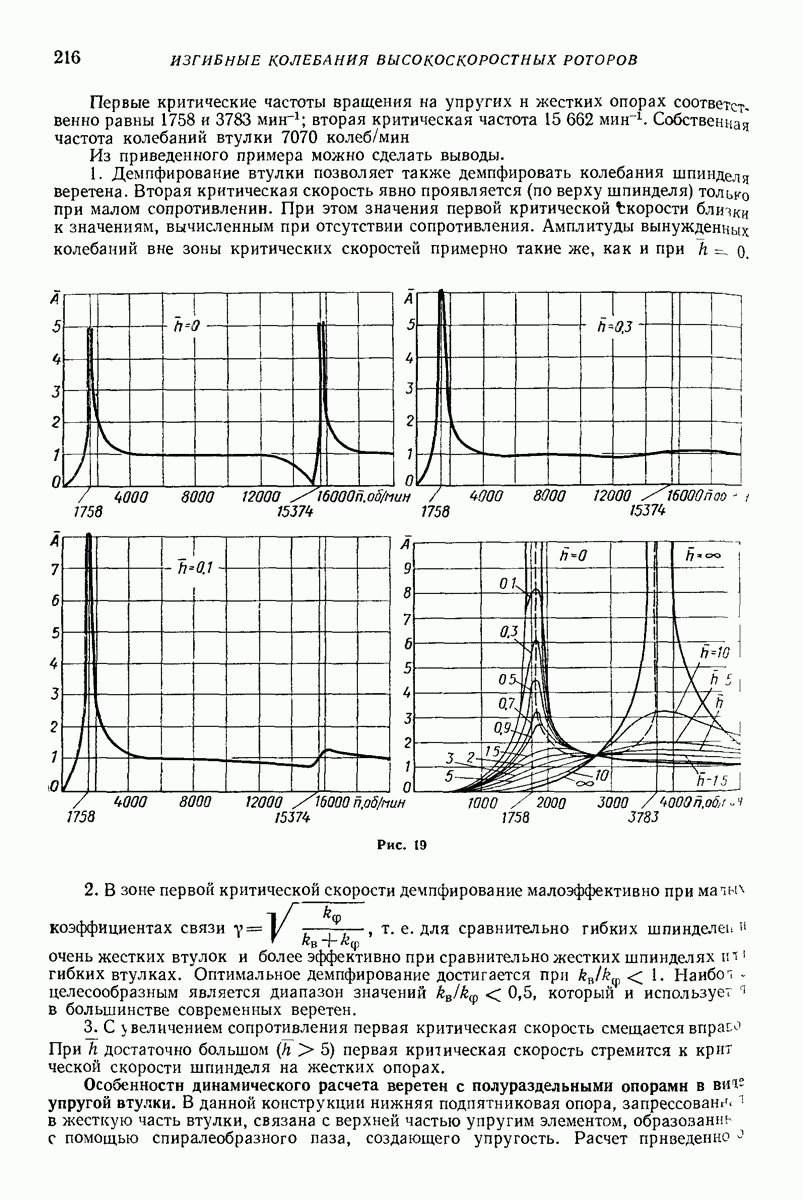

Особенности динамического расчета веретен с полураздельными опорами в винт упругой втулки.
В данной конструкции нижняя подпятниковая опора, запрессована 1 в жесткую часть втулки, связана с верхней частью упругим элементом, образозаннь с помощью спиралеобразного паза, создающего упругость. Расчет приведенный
к подпятнику коэффициента жесткости
для такого элемента теоретически затруднен» и этот коэффициент определяется экспериментально [9, 11]. Вследствие известной протяженности жесткой части втулки такая конструкция полураздельной опоры при изотропной характеристике имеет две собственные частоты
которые также определяются экспериметально до монтажа втулкй в гнезде. Собственные частоты колебаний втулок ряда веретен приведены в табл. 10.
10. Приведенные коэффициенты жесткости и собственные частоты колебаний втулок
(см. скан)
Так как вторые частоты свободных колебаний значительно выше первых, то можно считать, что при рабочих скоростях веретен, значительно удаленных от
колебания нижней жесткой части будут соответствовать в основном первой форме. В этом случае полураздельная опора данного типа в динамическом отношении эквивалентна раздельной упругоподатливой массивной опоре с массой
или нераздельной опоре в виде упругоподвешенной втулки, рассмотренной выше, с моментом инерции
и эквивалентной жесткостью
Поэтому все формулы и результаты, приведенные выше, будут справедливы и для опор этого типа.
Анализ спектра виброускорений гнезда тяжелых типов веретен показывает, что в этом спектре имеются составляющие колебаний с частотой, соответствующей
Проявление этих составляющих обусловлено действием импульсов, вызванных, в частности, взаимодействием шпинделя с роликами верхней опоры, влиянием зазоров в верхнем шарикоподшипнике, а также некоторой несимметрией поля сил сопротивления масла из-за неточного монтажа втулки или неточности изготовления спиралеобразных пружин демпфера.
В том случае, когда частоты, соответствующие так называемой подшипниковой частоте сошп, совпадают с
возможно проявление резонанса.
Резонансные кривые колебаний верха веретена
со сферической втулкой при работе без паковки и с паковкой приведены соответственно на рис. 20, а и б. Цифрами 1 и 2 обозначены теоретическая и экспериментальная кривые. Экспериментальные кривые двойных амплитуд верха веретена с упругой втулкой типа
без паковки и с паковкой приведены соответственно на рис. 20, в и г.
