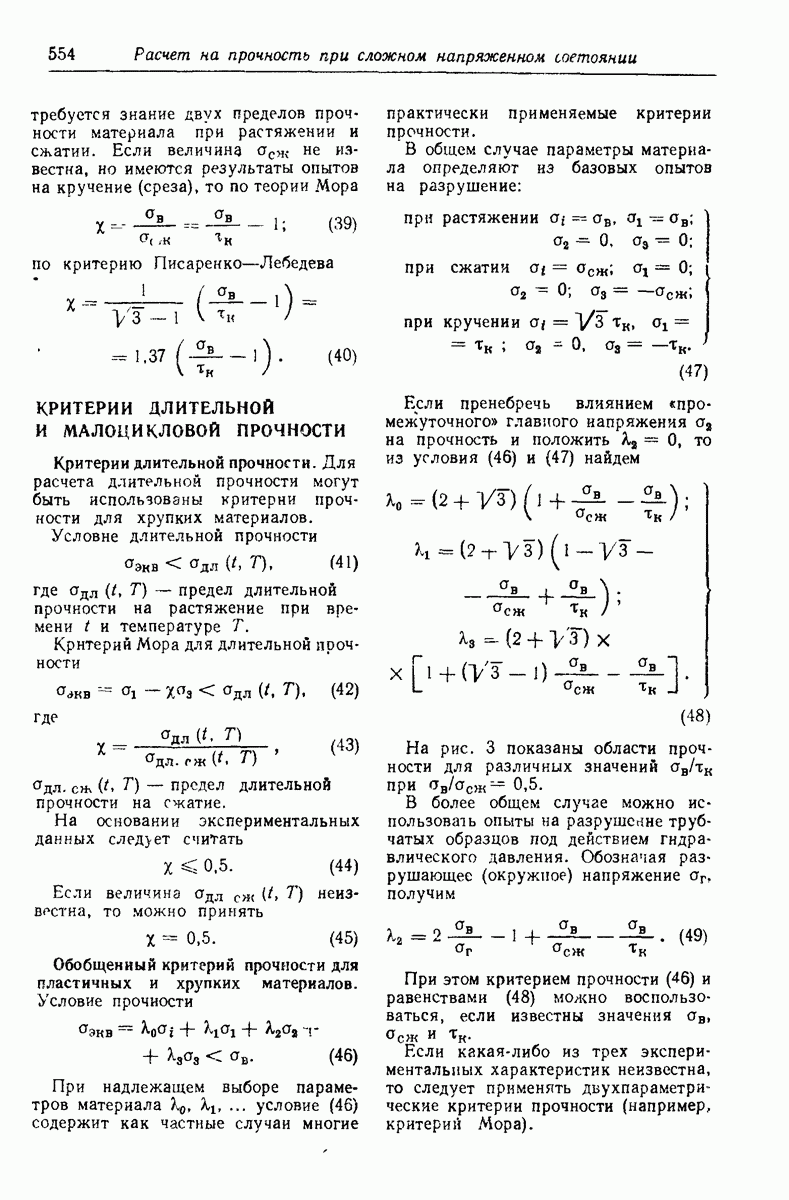

КРИТЕРИИ ДЛИТЕЛЬНОЙ И МАЛОЦИКЛОВОЙ ПРОЧНОСТИ

Критерии длительной прочности. Для расчета длительной прочности могут быть использованы критерии прочности для хрупких материалов. Условие длительной прочности

где сгдл — предел длительной прочности на растяжение при времени и температуре Т.

Критерии Мора для длительной прочности

где

— предел длительной прочности на сжатие.

На основании экспериментальных данных следует считать

Если величина сгдл неизвестна, то можно принять

Обобщенный критерий прочности для пластичных и хрупких материалов.

Условие прочности

При надлежащем выборе параметров материала условие (46) содержит как частные случаи многие практически применяемые критерии прочности.

В общем случае параметры материала определяют базовых опытов на разрушение:

Если пренебречь влиянием «промежуточного» главного напряжения на прочность и положить то из условия (46) и (47) найдем

На рис. 3 показаны области прочности для различных значений при

В более общем случае можно использовать опыты на разрушение трубчатых образцов под действием гидравлического давления. Обозначая разрушающее (окружное) напряжение получим

При этом критерием прочности (46) и равенствами (48) можно воспользоваться, если известны значения

Если какая-либо из трех экспериментальных характеристик неизвестна, то следует применять двухпараметрические критерии прочности (например, критерии Мора).

Критерии малоцикловой усталости.

Критерий малоцнкловой усталости при одноосном напряженном состоянии — предельный размах полных деформаций [см. гл. 2, формула (16)] обобщается на случай сложного напряженного состояния с помощью размаха интенсивности деформаций вычисляемого по раяиости главных деформаций

Если в наиболее деформируемой точке детали то наступает разрушение.

Вопросы прочности при малоцикловых нагрузках рассмотрены в работе [5]. Критерии сопротивления усталости при сложном напряженном состоянии приведены в гл. 31.
