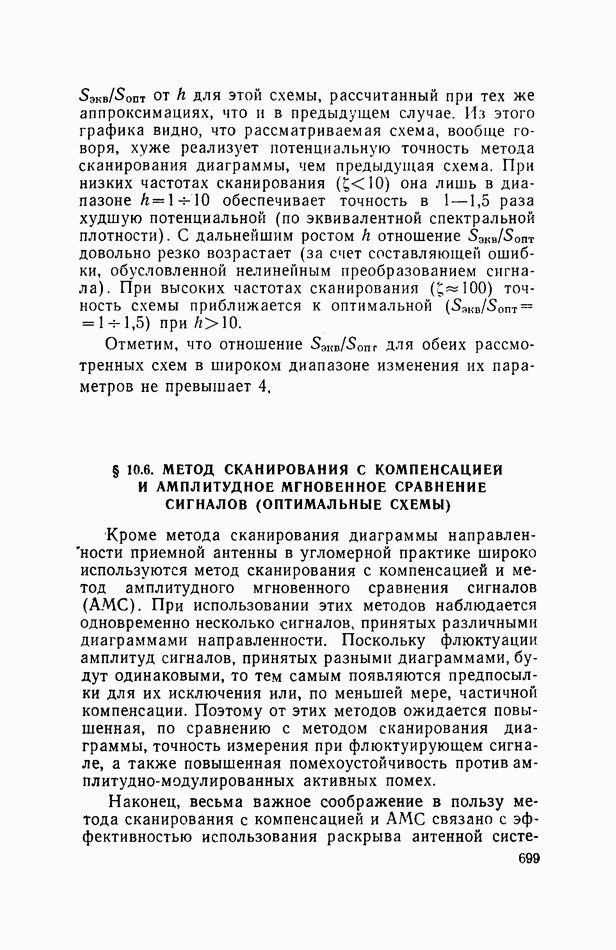

§ 10.6. МЕТОД СКАНИРОВАНИЯ С КОМПЕНСАЦИЕЙ И АМПЛИТУДНОЕ МГНОВЕННОЕ СРАВНЕНИЕ СИГНАЛОВ (ОПТИМАЛЬНЫЕ СХЕМЫ)
Кроме метода сканирования диаграммы направлен-ности приемной антенны в угломерной практике широко используются метод сканирования с компенсацией и метод амплитудного мгновенного сравнения сигналов (АМС). При использовании этих методов наблюдается одновременно несколько сигналов, принятых различными диаграммами направленности. Поскольку флюктуации амплитуд сигналов, принятых разными диаграммами, будут одинаковыми, то тем самым появляются предпосылки для их исключения или, по меньшей мере, частичной компенсации. Поэтому от этих методов ожидается повышенная, по сравнению с методом сканирования диаграммы, точность измерения при флюктуирующем сигнале, а также повышенная помехоустойчивость против амплитудно-модулированных активных помех.
Наконец, весьма важное соображение в пользу метода сканирования с компенсацией и АМС связано с эффективностью использования раскрыва антенной
системы. Дело в том, что при использовании метода сканирования диаграммы приближенно можно считать, что используется мощность лишь с части раскрыва антенны. Участок, с которого «забирается» мощность, перемещается по раскрыву антенны в соответствии с некоторым периодическим законом. При наличии углового отклонения цели от равносигнального направления распределение поля в раскрыве антенны несимметрично, и, следовательно, происходит периодическое изменение амплитуды принимаемого сигнала. Если бы использовалась вся мощность с раскрыва антенной системы, то принимаемый сигнал имел бы постоянную амплитуду и не содержал бы информации об угловых координатах цели. Итак, при использовании метода сканирования диаграммы принятая мощность составляет лишь некоторую долю мощности, попавшей в раскрыв антенной системы (обычно — половину). Это обстоятельство является принципиальным.
При использовании сканирования с компенсацией и АМС приближенно можно считать, что в одном канале используется мощность с одной части раскрыва антенны, а в другом — с остающейся части, так что суммарная принятая мощность равна всей мощности, попавшей в раскрыв антенной системы. В случае несимметричного распределения поля в раскрыве (при наличии углового отклонения цели от равносигнального направления) мощности, поступающие в каждый из каналов, неодинаковы и их различие зависит от угловых координат цели. Таким образом, компенсационный метод и АМС обеспечивают более эффективное использование раскрыва антенной системы, чем метод сканирования диаграммы: суммарная мощность, принимаемая при использовании этих методов, примерно вдвое превышает среднюю мощность, принятую при методе сканирования диаграммы направленности антенной системы.
В настоящем параграфе мы изучим потенциальные возможности метода сканирования с компенсацией и АМС и их оптимальные схемы. Рассмотрение этих двух методов мы объединяем ввиду их весьма большого сходства с физической и, главное, с математической стороны.
С технической точки зрения эти методы, конечно, довольно сильно отличаются, что не является в данном случае решающим.
