20-3. Графический метод расчета цепей с параллельным соединением нелинейных элементов

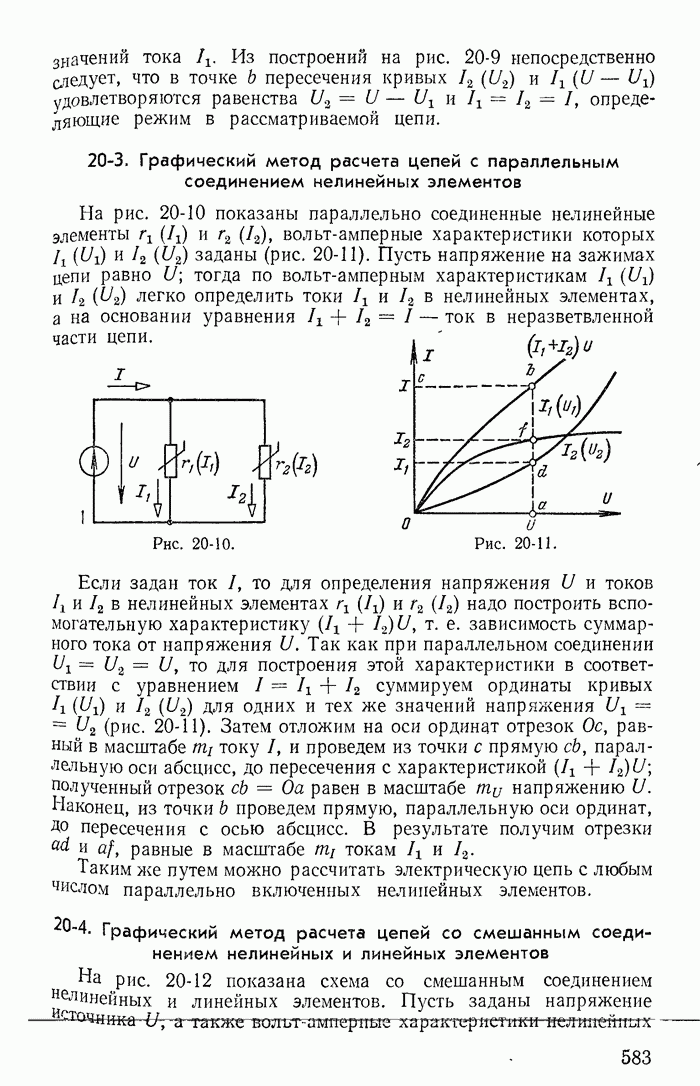

На рис. 20-10 показаны параллельно соединенные нелинейные элементы вольт-амперные характеристики которых заданы (рис. 20-11). Пусть напряжение на зажимах цепи равно U; тогда по вольт-амперным характеристикам легко определить токи в нелинейных элементах, а на основании уравнения — ток в неразветвленной части цепи.

Рис. 20-10.

Рис. 20-11.

Если задан ток то для определения напряжения U и токов в нелинейных элементах надо построить вспомогательную характеристику т. е. зависимость суммарного тока от напряжения U. Так как при параллельном соединении — то Для построения этой характеристики в соответствии с уравнением суммируем ординаты кривых для одних и тех же значений напряжения (рис. 20-11). Затем отложим на оси ординат отрезок равный в масштабе току и проведем из точки с прямую параллельную оси абсцисс, до пересечения с характеристикой полученный отрезок равен в масштабе напряжению U. Наконец, из точки b проведем прямую, параллельную оси ординат, До пересечения с осью абсцисс. В результате получим отрезки равные в масштабе токам

Таким же путем можно рассчитать электрическую цепь с любым числом параллельно включенных нелинейных элементов.
