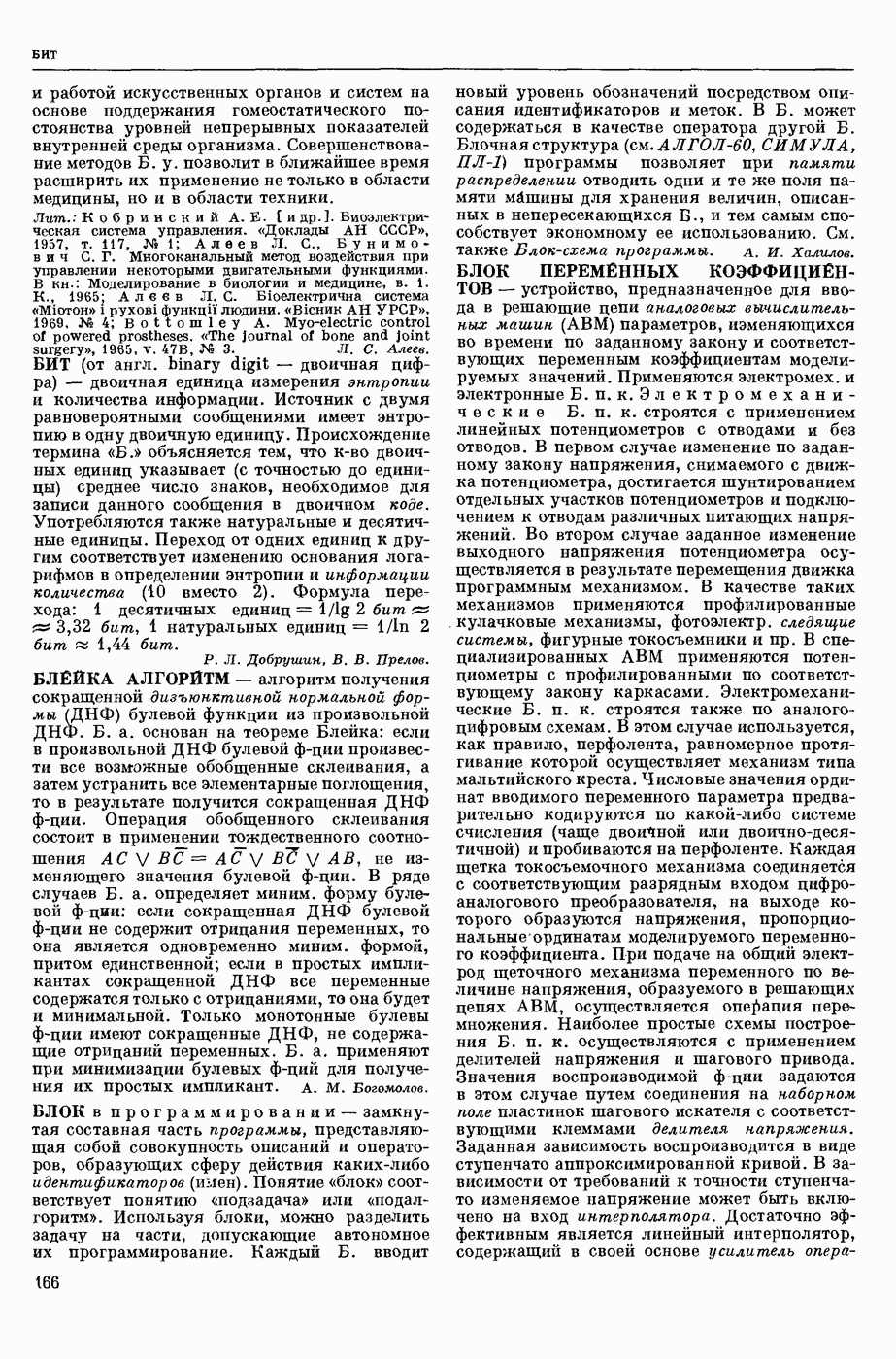

БЛОК ПЕРЕМЕННЫХ КОЭФФИЦИЕНТОВ

— устройство, предназначенное для ввода в решающие цепи аналоговых вычислительных машин (АВМ) параметров, изменяющихся во времени по заданному закону и соответствующих переменным коэффициентам моделируемых значений. Применяются электромех. и электронные Б. п. к. Электромеханические Б. п. к. строятся с применением линейных потенциометров с отводами и без отводов. В первом случае изменение по заданному закону напряжения, снимаемого с движка потенциометра, достигается шунтированием отдельных участков потенциометров и подключением к отводам различных питающих напряжений. Во втором случае заданное изменение выходного напряжения потенциометра осуществляется в результате перемещения движка программным механизмом. В качестве таких механизмов применяются профилированные кулачковые механизмы, фотоэлектр. следящие системы, фигурные токосъемники и пр. В специализированных АВМ применяются потенциометры с профилированными по соответствующему закону каркасами. Электромеханические Б. п. к. строятся также по аналого-цифровым схемам. В этом случае используется, как правило, перфолента, равномерное протягивание которой осуществляет механизм типа мальтийского креста. Числовые значения ординат вводимого переменного параметра предварительно кодируются по какой-либо системе счисления (чаще двоичной или двоично-десятичной) и пробиваются на перфоленте. Каждая щетка токосъемочного механизма соединяется с соответствующим разрядным входом цифро-аналогового преобразователя, на выходе которого образуются напряжения, пропорциональные ординатам моделируемого переменного коэффициента. При подаче на общий электрод щеточного механизма переменного по величине напряжения, образуемого в решающих цепях АВМ, осуществляется операция перемножения. Наиболее простые схемы построения Б. п. к. осуществляются с применением делителей напряжения и шагового привода. Значения воспроизводимой ф-ции задаются в этом случае путем соединения на наборном поле пластинок шагового искателя с соответствующими клеммами делителя напряжения. Заданная зависимость воспроизводится в виде ступенчато аппроксимированной кривой. В зависимости от требований к точности ступенчато изменяемое напряжение может быть включено на вход интерполятора. Достаточно эффективным является линейный интерполятор, содержащий в своей основе усилитель операционный,

включаемый по схеме интегратора. В электромех. Б. п. к. легко выполняется умножение аналоговых переменных, образованных в решающих цепях АВМ, на переменные коэфф. при подключении соответствующих точек схемы электр. моделирования на входы потенциометрических делителей Б. п.-к.

Электронные Б. п. к. содержат электронные нелинейные преобразователи функциональные, настраиваемые по закону изменения вводимого параметра, и блоки перемножения. Для получения на выходе преобразователя заданных ф-ций времени на его вход подается линейно возрастающее напряжение (аргумент). Электромех. Б. п. к. обеспечивают большие точность и стабильность воспроизведения заданных зависимостей, чем электронные, но уступают последним в быстродействии. Лит.: Коган Б. Я. Электронные моделирующие устройства и их применение для исследования систем автоматического регулирования. М., 1963 [библиогр. с. 494—505]; Вычислительная техника. Справочник. Пер. с англ., т. 1. М.- Л., 1964.

Е. И. Ламин.
