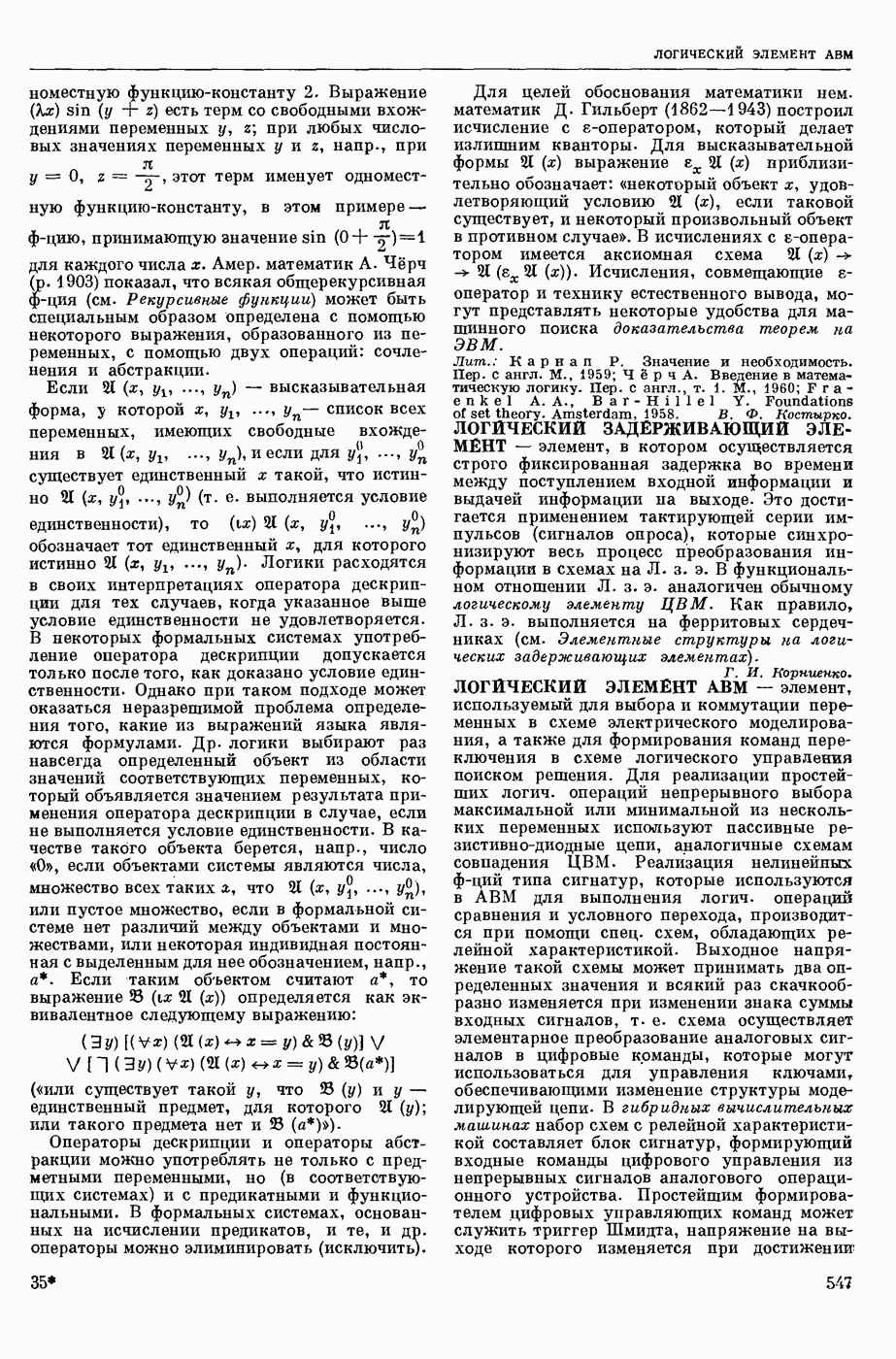

ЛОГИЧЕСКИЙ ЭЛЕМЕНТ АВМ

— элемент, используемый для выбора и коммутации переменных в схеме электрического моделирования, а также для формирования команд переключения в схеме логического управления поиском решения. Для реализации простейших логич. операций непрерывного выбора максимальной или минимальной из нескольких переменных используют пассивные резистивно-диодные цепи, аналогичные схемам совпадения ЦВМ. Реализация нелинейных ф-ций типа сигнатур, которые используются в АВМ для выполнения логич. операций сравнения и условного перехода, производится при помощи спец. схем, обладающих релейной характеристикой. Выходное напряжение такой схемы может принимать два определенных значения и всякий раз скачкообразно изменяется при изменении знака суммы входных сигналов, т. е. схема осуществляет элементарное преобразование аналоговых сигналов в цифровые команды, которые могут использоваться для управления ключами, обеспечивающими изменение структуры моделирующей цепи. В гибридных вычислительных машинах набор схем с релейной характеристикой составляет блок сигнатур, формирующий входные команды цифрового управления из непрерывных сигналов аналогового операционного устройства. Простейшим формирователем цифровых управляющих команд может служить триггер Шмидта, напряжение на выходе которого изменяется при достижении

входным сигналом установленного значения. Порог срабатывания схемы .

При моделировании различных процессов и систем на обычных АВМ, а также на АВМ с периодизацией решения широко используются аналоговые компараторы, построенные на базе типовых решающих усилителей. Аналоговый компаратор состоит из усилителя постоянного тока с большим коэфф. усиления и с ограничителями уровня в цепи обратной связи и резисторного устройства сравнения входных сигналов.

Схема блока операционного реле.

Точность выполнения такой схемой операции сравнения без особых трудностей может быть доведена до АВМ наз. также спец. блоки операционных реле, которые используются для выполнения операций переключения в заданных местах моделирующей цепи. В состав блока входят схема сравнения, формирователь и исполнительный элемент, который срабатывает при достижении входной величиной заданного уровня. На рис. приведена схема блока операционного реле, который используется в некоторых отечественных АВМ. Входы и выходы блока выведены на наборное поле, где оператор соответствующей коммутацией реализует различные зависимости: и др.

Лит.: Ушаков В. Б. [и др.]. Электронная нелинейная аналоговая вычислительная машина МН-14. М., 1965; Корн Г., Корн Т. Электронные аналоговые и аналого-цифровые вычислительные машины. Пер. с англ., ч. 1-2. М., 1967-68 [библиогр. ч. 1, с. 453—456]. Ю. П. Космач.
