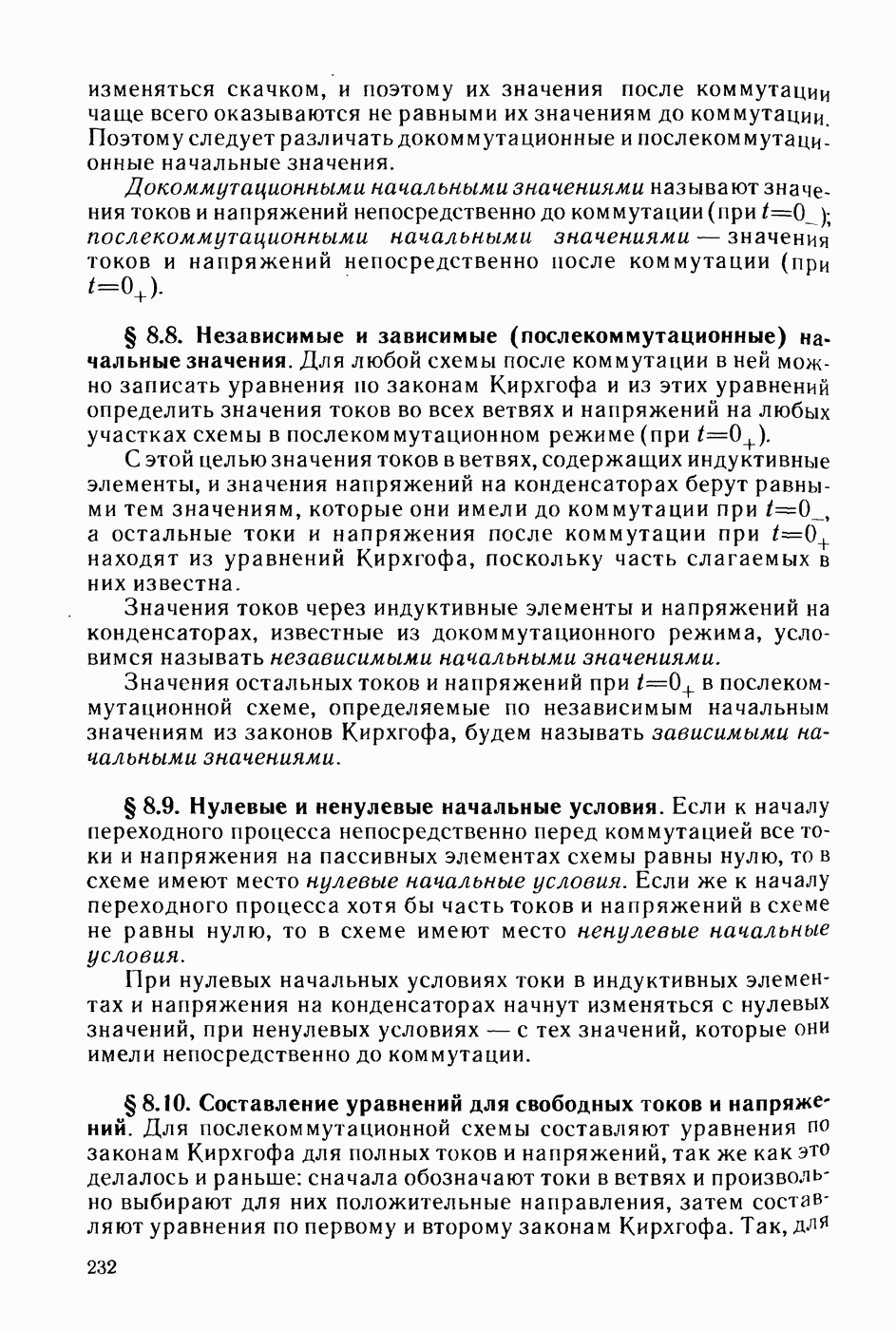

§ 8.8. Независимые и зависимые (послекоммутационные) начальные значения.

Для любой схемы после коммутации в ней можно записать уравнения но законам Кирхгофа и из этих уравнений определить значения токов во всех ветвях и напряжений на любых участках схемы в послекоммутационном режиме (при ).

С этой целью значения токов в ветвях, содержащих индуктивные элементы, и значения напряжений на конденсаторах берут равными тем значениям, которые они имели до коммутации при а остальные токи и напряжения после коммутации при находят из уравнений Кирхгофа, поскольку часть слагаемых в них известна.

Значения токов через индуктивные элементы и напряжений на конденсаторах, известные из докоммутационного режима, условимся называть независимыми начальными значениями.

Значения остальных токов и напряжений при в послекоммутационной схеме, определяемые по независимым начальным значениям из законов Кирхгофа, будем называть зависимыми начальными значениями.
