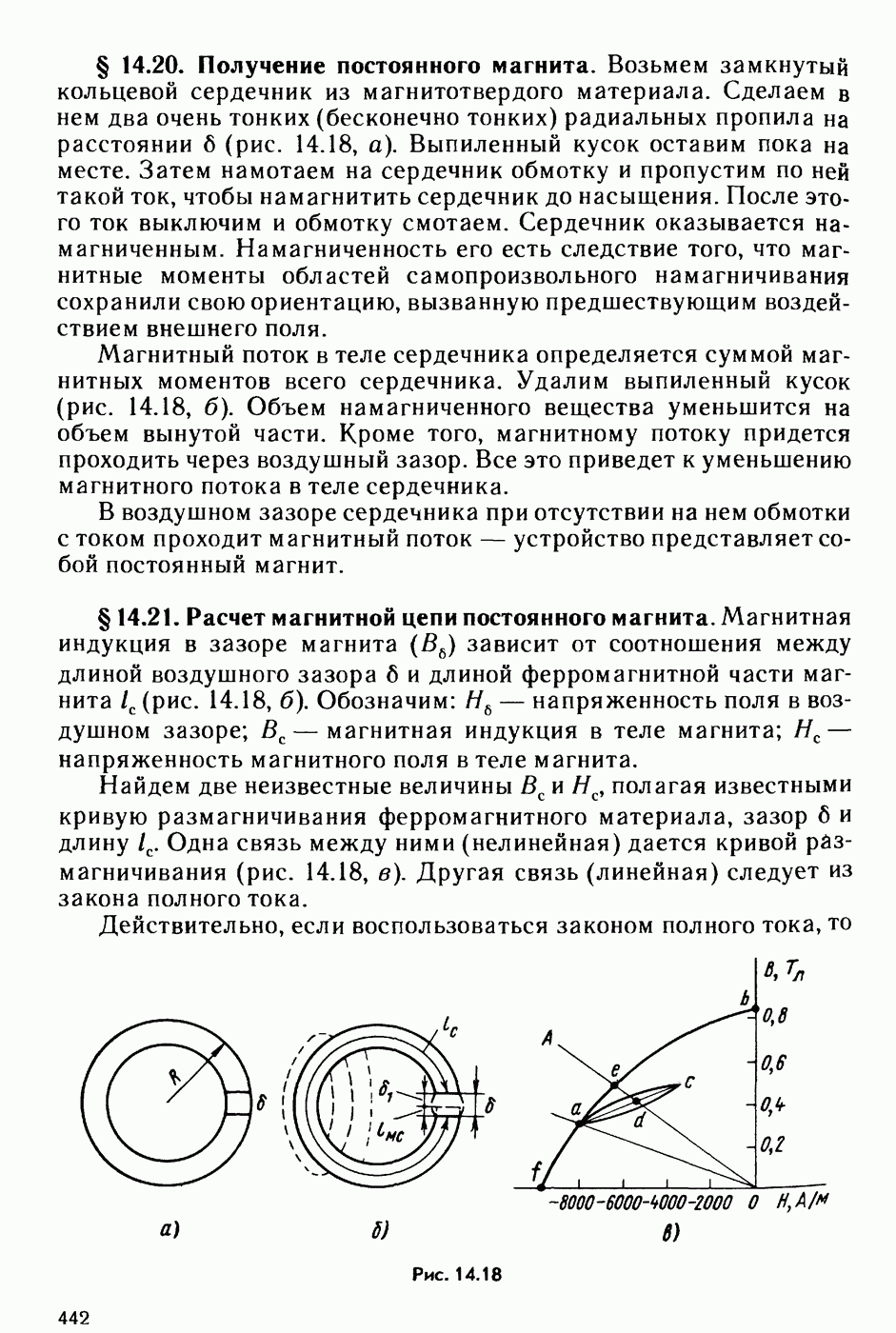

§ 14.20. Получение постоянного магнита.

Возьмем замкнутый кольцевой сердечник из магнитотвердого материала. Сделаем в нем два очень тонких (бесконечно тонких) радиальных пропила на расстоянии б (рис. 14.18, а). Выпиленный кусок оставим пока на месте. Затем намотаем на сердечник обмотку и пропустим по ней такой ток, чтобы намагнитить сердечник до насыщения. После этого ток выключим и обмотку смотаем. Сердечник оказывается намагниченным. Намагниченность его есть следствие того, что магнитные моменты областей самопроизвольного намагничивания сохранили свою ориентацию, вызванную предшествующим воздействием внешнего поля.

Магнитный поток в теле сердечника определяется суммой магнитных моментов всего сердечника. Удалим выпиленный кусок (рис. 14.18, б). Объем намагниченного вещества уменьшится на объем вынутой части. Кроме того, магнитному потоку придется проходить через воздушный зазор. Все это приведет к уменьшению магнитного потока в теле сердечника.

В воздушном зазоре сердечника при отсутствии на нем обмотки с током проходит магнитный поток — устройство представляет собой постоянный магнит.
