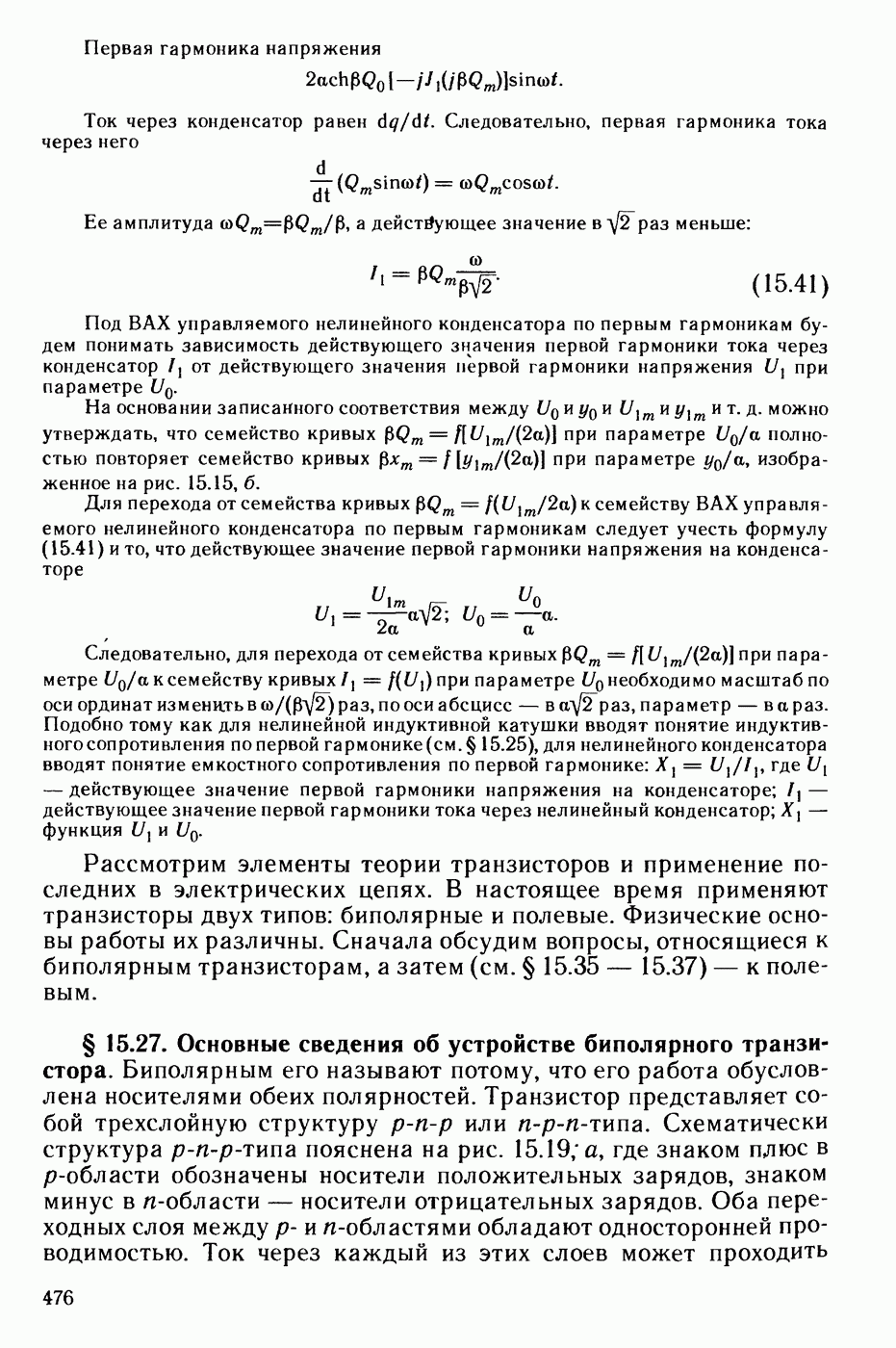

§ 15.27. Основные сведения об устройстве биполярного транзистора.
Биполярным его называют потому, что его работа обусловлена носителями обеих полярностей. Транзистор представляет собой трехслойную структуру p-n-p или n-p-n-типа. Схематически структура p-n-p-типа пояснена на рис. 15.19; а, где знаком плюс в -области обозначены носители положительных зарядов, знаком минус в -области — носители отрицательных зарядов. Оба переходных слоя между p- и -областями обладают односторонней проводимостью.
Рис. 15.19
Ток через каждый из этих слоев может проходить практически в том случае, когда потенциал -области выше потенциала -области.
У транзистора имеется три вывода. В транзисторе -типа первый вывод — от первой -области — называют коллектором, второй вывод — от второй -области — эмиттером, третий вывод — от -области — базой.
На электрических схемах транзистор -типа изображают, как показано на рис. 15.19, б, а транзисторы -типа — в соответствии с рис. 15.19, в.
