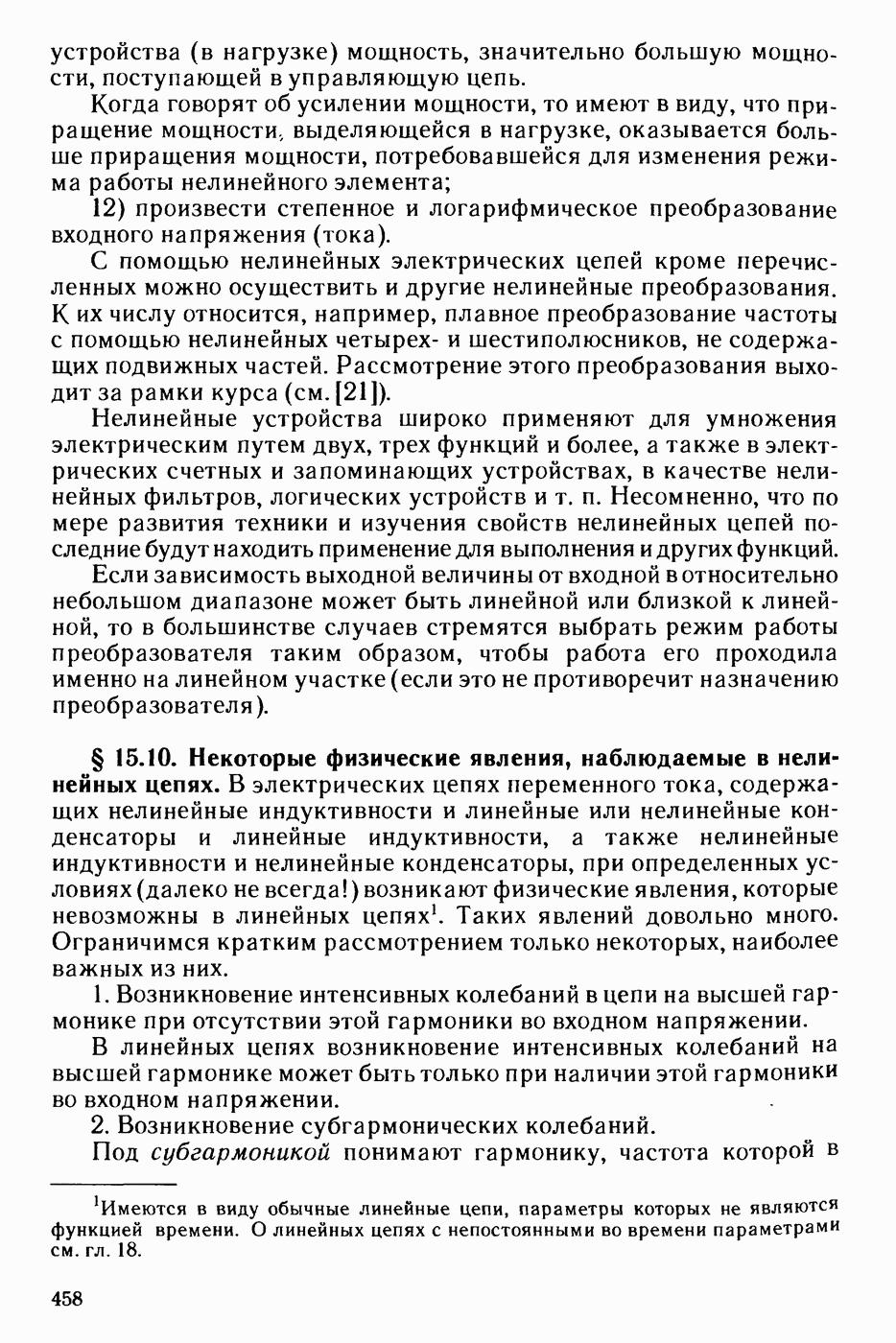

§ 15.10. Некоторые физические явления, наблюдаемые в нелинейных цепях.
В электрических цепях переменного тока, содержащих нелинейные индуктивности и линейные или нелинейные конденсаторы и линейные индуктивности, а также нелинейные индуктивности и нелинейные конденсаторы, при определенных условиях (далеко не всегда!) возникают физические явления, которые невозможны в линейных цепях. Таких явлений довольно много. Ограничимся кратким рассмотрением только некоторых, наиболее важных из них.
1. Возникновение интенсивных колебаний в цепи на высшей гармонике при отсутствии этой гармоники во входном напряжении.
В линейных цепях возникновение интенсивных колебаний на высшей гармонике может быть только при наличии этой гармоники во входном напряжении.
2. Возникновение субгармонических колебаний.
Под субгармоникой понимают гармонику, частота которой в целое число раз меньше частоты источника ЭДС.
Субгармонические колебания представляют собой колебания на какой-либо из субгармоник. Чаще всего они наблюдаются на частотах
и т. д. (
— частота источника ЭДС) (см. § 15.69).
3. Возникновение колебаний в цепи на гармонике с частотой
где тип — целые числа.
4. Зависимость характера установившегося режима в нелинейной цепи переменного тока от предшествовавшего этому режиму состояния цепи и начальной фазы источника ЭДС.
Это явление может наблюдаться в нелинейных электрических цепях в зоне существования триггерного эффекта, о котором было упомянуто в § 15.9. Суть явления состоит в том, что при подключении нелинейной резонансной цепи к источнику ЭДС в ней может возникнуть один из двух возможных режимов. Какой из режимов возникнет, зависит от начальной фазы генератора и состояния цепи, предшествовавшего включению (см. § 15.58).
5. Возникновение автомодуляции.
Автомодуляция представляет собой процесс периодического или почти периодического изменения амплитуд токов и напряжений в нелинейных электрических цепях без воздействия на них внешнего модулирующего фактора, т. е. без воздействия на них низкочастотного сигнала (см. § 15.70).
6. Хаотические колебания, перемежающиеся резонансы и другие типы движений.
Перечисленные физические явления имеют место в резонансных цепях только в определенных для каждой цепи диапазонах параметров, которые, как правило, оказываются такими, что практически эти явления наблюдаются сравнительно редко. Кроме того, исследование условий возникновения этих явлений часто связано с громоздкими математическими выкладками. В настоящей книге они рассмотрены в § 15.58,15.60, 15.69,15.70. Подробно можно ознакомиться с этими явлениями также по [20] и [21].
