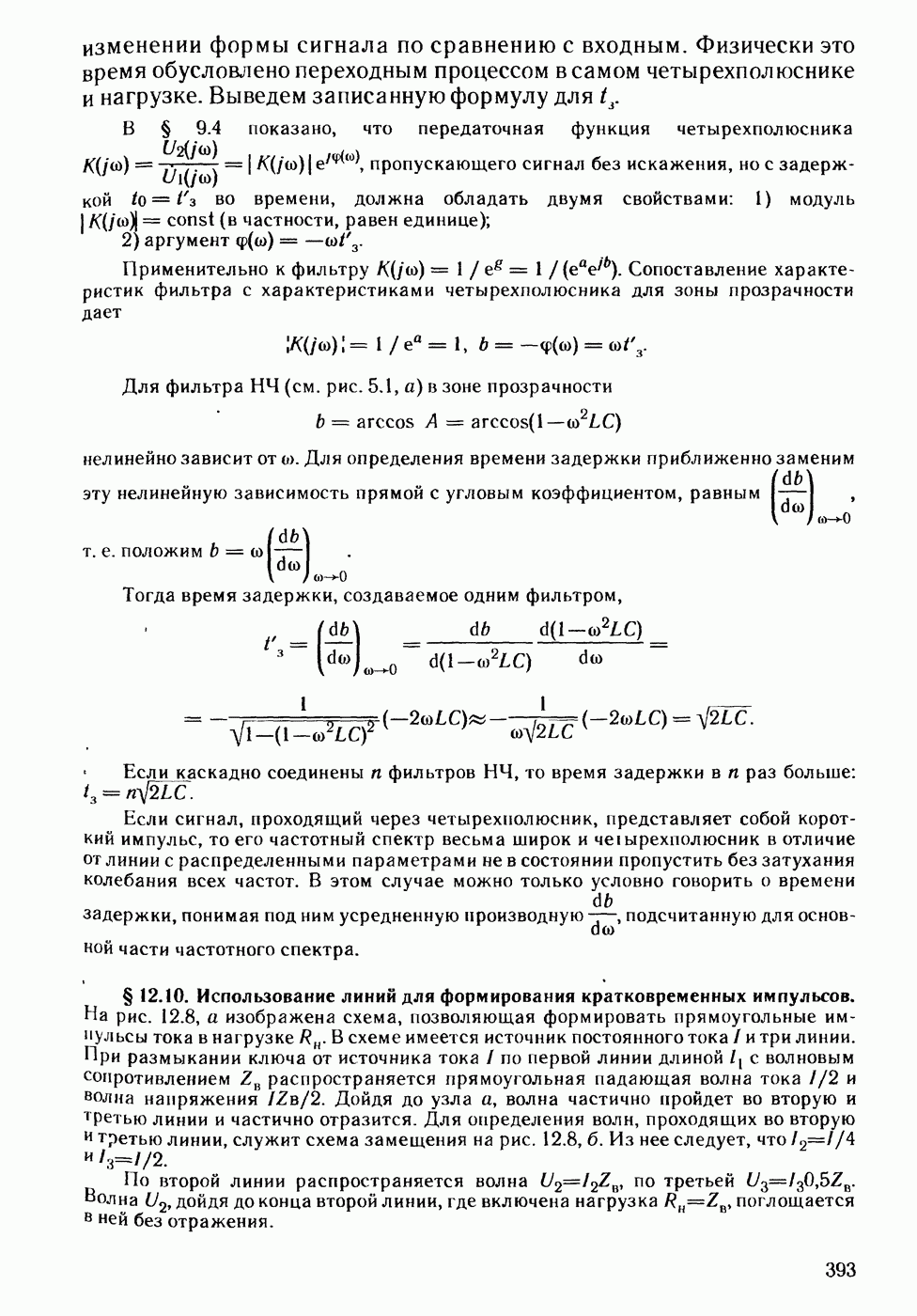

§ 12.10. Использование линий для формирования кратковременных импульсов.

На рис. 12.8, а изображена схема, позволяющая формировать прямоугольные импульсы тока в нагрузке . В схеме имеется источник постоянного тока и три линии. При размыкании ключа от источника тока I по первой линии длиной с волновым сопротивлением распространяется прямоугольная падающая волна тока 1/2 и волна напряжения Дойдя до узла а, волна частично пройдет во вторую и третью линии и частично отразится. Для определения волн, проходящих во вторую и третью линии, служит схема замещения на рис. 12.8, б. Из нее следует, что

По второй линии распространяется волна , по третьей Волна дойдя до конца второй линии, где включена нагрузка поглощается в ней без отражения.

Волна дойдя до короткозамкнутого конца третьей линии, отразится от него с переменой знака у напряжения. Отраженная от конца третьей линии волна напряжения — дойдя доузла а, вызовет токи в первой и второй линиях в соответствии со схемой замещения (рис. 12.8, в). Волна тока поглощается без отражения в сопротивлении , шунтирующем источник тока. Как только волна тока дойдет до конца второй линии, импульс тока в нагрузке прекратится, поскольку токи равны по величине и противоположны по знаку.

Прямоугольный импульс тока через нагрузку появится через время и протекает в течение времени равного удвоенному времени движения волны по линии длиной

До сих пор в гл. 12 рассматривали переходные процессы в линии, используя метод наложения падающих и отраженных волн, продвигающихся по линиям без затухания (так как было принято, что ). Теперь рассмотрим, как рассчитывают переходные процессы с учетом и
