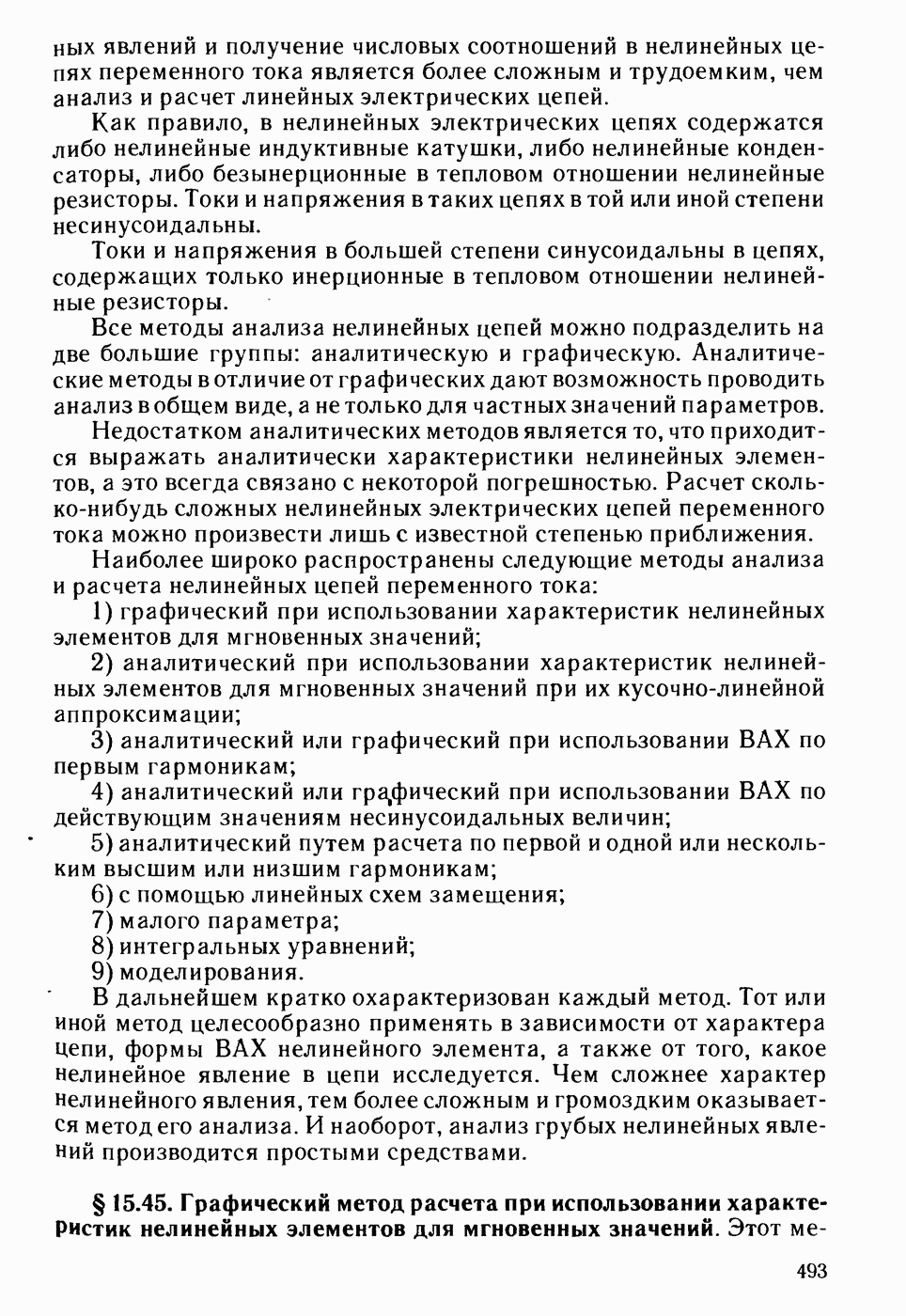

§ 15.45. Графический метод расчета при использовании характеристик нелинейных элементов для мгновенных значений.

Этот метод применим, как правило, к цепям, в которых известен закон изменения во время какой-либо одной определяющей работу нелинейного элемента величины, например тока, напряжения, заряда.

Последовательность расчета данным методом такова:

1) исходя из физических предпосылок, положенных в основу анализа, полагают известным закон изменения во времени одной из определяющих работу нелинейного элемента величины;

2) используя характеристики (характеристику) нелинейного элемента для мгновенных значений, путем графических построений находят закон изменения во времени второй величины, определяющей работу нелинейного элемента;

3) по результатам п. 2 путем вспомогательных графических построений и простейших расчетов определяют выходную величину и искомое соотношение между параметрами схемы.

Достоинствами метода являются простота и наглядность, а также легкость учета гистерезисных явлений. Примеры см. в § 15.8 и 15.24.
