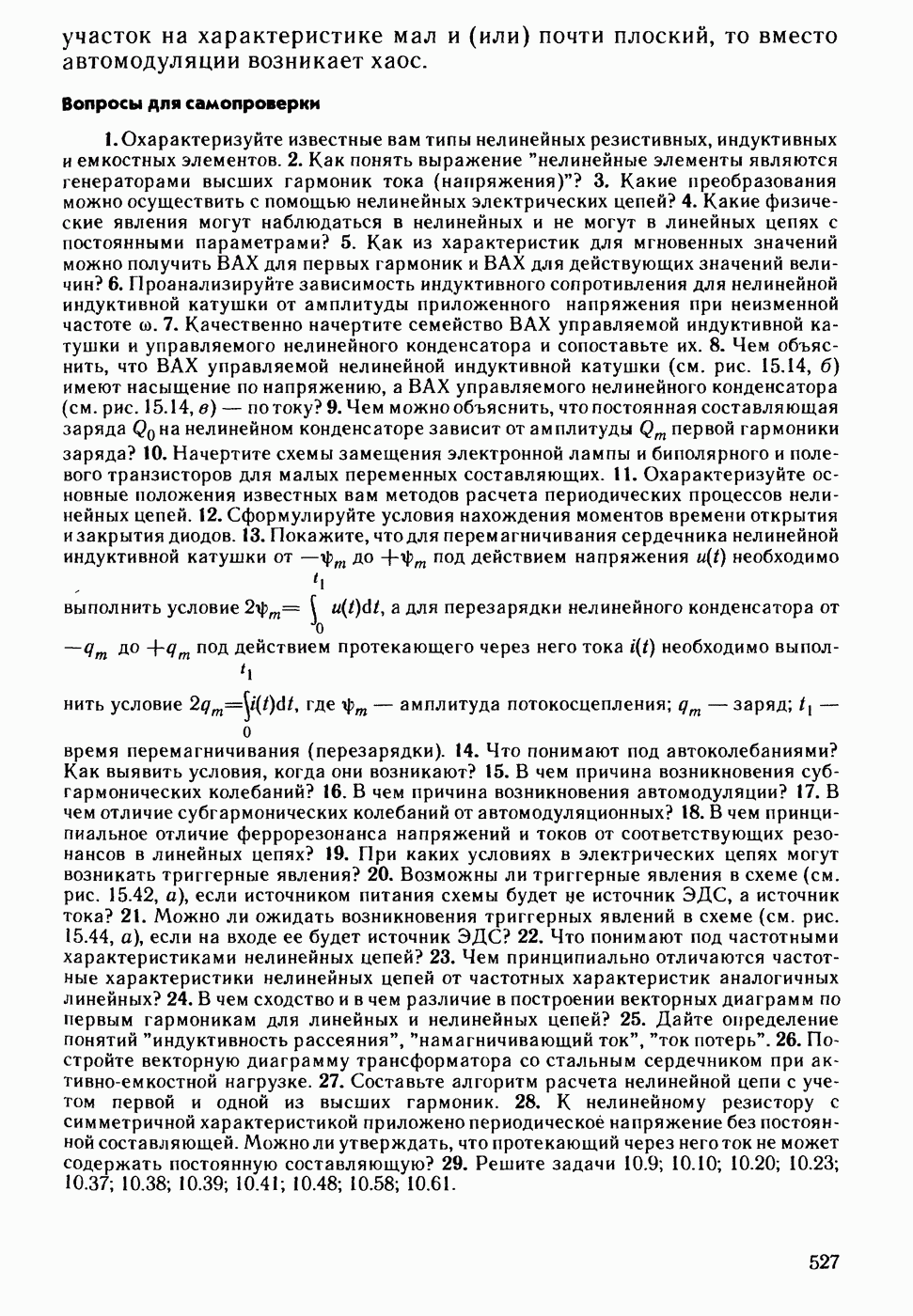

Вопросы для самопроверки

1. Охарактеризуйте известные вам типы нелинейных резистивных, индуктивных и емкостных элементов. 2. Как понять выражение нелинейные элементы являются генераторами высших гармоник тока (напряжения) 3. Какие преобразования можно осуществить с помощью нелинейных электрических цепей? 4. Какие физические явления могут наблюдаться в нелинейных и не могут в линейных цепях с постоянными параметрами? 5. Как из характеристик для мгновенных значений можно получить ВАХ для первых гармоник и ВАХ для действующих значений величин? 6. Проанализируйте зависимость индуктивного сопротивления для нелинейной индуктивной катушки от амплитуды приложенного напряжения при неизменной частоте. 7. Качественно начертите семейство ВАХ управляемой индуктивной катушки и управляемого нелинейного конденсатора и сопоставьте их. 8. Чем объяснить, что ВАХ управляемой нелинейной индуктивной катушки (см. рис. 15.14, б) имеют насыщение по напряжению, а ВАХ управляемого нелинейного конденсатора (см. рис. 15.14, в) — потоку? 9. Чем можно объяснить, что постоянная составляющая заряда на нелинейном конденсаторе зависит от амплитуды первой гармоники заряда? 10. Начертите схемы замещения электронной лампы и биполярного и полевого транзисторов для малых переменных составляющих. 11. Охарактеризуйте основные положения известных вам методов расчета периодических процессов нелинейных цепей. 12. Сформулируйте условия нахождения моментов времени открытия изакрытия диодов. 13. Покажите, что для перемагничивания сердечника нелинейной индуктивной катушки от до под действием напряжения необходимо выполнить условие а для перезарядки нелинейного конденсатора от до под действием протекающего через него тока необходимо выполнить условие где — амплитуда потокосцепления; — заряд; — время перемагничивания (перезарядки). 14. Что понимают под автоколебаниями? Как выявить условия, когда они возникают? 15. В чем причина возникновения субгармонических колебаний? 16. В чем причина возникновения автомодуляции? 17. В чем отличие субгармонических колебаний от автомодуляционных? 18. В чем принципиальное отличие феррорезонанса напряжений и токов от соответствующих резонансов в линейных цепях? 19. При каких условиях в электрических цепях могут возникать триггерные явления? 20. Возможны ли триггерные явления в схеме (см. рис. 15.42, а), если источником питания схемы будет не источник ЭДС, а источник тока? 21. Можно ли ожидать возникновения триггерных явлений в схеме (см. рис. 15.44, а), если на входе ее будет источник ЭДС? 22. Что понимают под частотными характеристиками нелинейных цепей? 23. Чем принципиально отличаются частотные характеристики нелинейных цепей от частотных характеристик аналогичных линейных? 24. В чем сходство и в чем различие в построении векторных диаграмм по первым гармоникам для линейных и нелинейных цепей? 25. Дайте определение понятий индуктивность рассеяния, намагничивающий ток, ток потерь. 26. Постройте векторную диаграмму трансформатора со стальным сердечником при активно-емкостной нагрузке. 27. Составьте алгоритм расчета нелинейной цепи с учетом первой и одной из высших гармоник. 28. К нелинейному резистору с симметричной характеристикой приложено периодическое напряжение без постоянной составляющей. Можно ли утверждать, что протекающий через него ток не может содержать постоянную составляющую? 29. Решите задачи 10.9; 10.10; 10.20; 10.23; 10.37; 10.38; 10.39; 10.41; 10.48; 10.58; 10.61.
