§ 6.5. Осветители
Назначение осветителей — собрать как можно больше света от искусственного источника и направить его с допустимым углом расхождения во входной фачок оптической системы. Источники света имеют конечные размеры, и поэтому конструкция осветительного прибора в такой же степени зависит от природы источника, как и от назначения требуемого освещения. На рис. 6.24 показан входной зрачок оптической системы, которая требует освещения по всем направлениям, образующим с осью углы, не превышающие значения

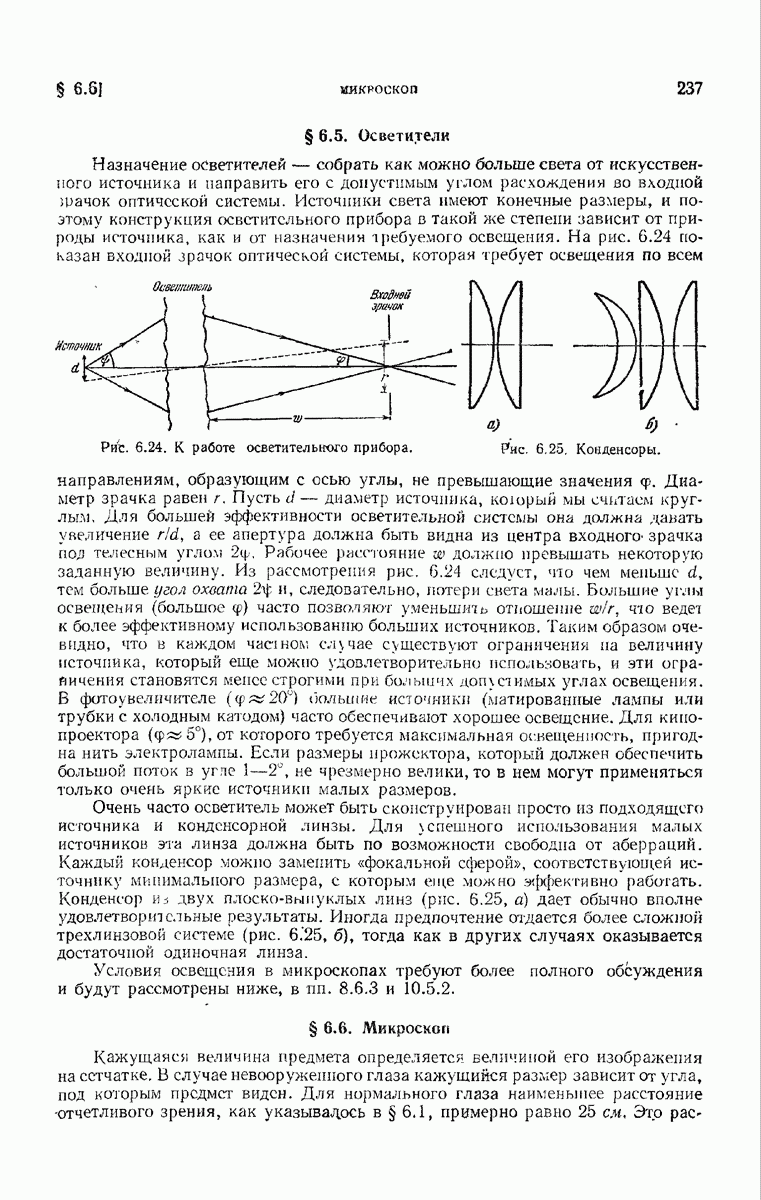

Рис. 6.24. К работе осветительного прибора.
Рис. 6.25. Конденсоры.
Диаметр зрачка равен
Пусть а — диаметр источника, кошрый мы считаем круглым. Для большей эффективности осветительной системы она должна давать увеличение
а ее апертура должна быть видна из центра входного зрачка под телесным углом
Рабочее расстояние
должно превышать некоторую заданную величину. Из рассмотрения рис. 6.24 следует, что чем меньше
тем больше угол охвата
, следовательно, потери света малы. Большие углы освещения (большое
часто позволяют уменьшить отношение
что ведет к более эффективному использованию больших источников. Таким образом очевидно, что в каждом частном случае существуют ограничения на величину источника, который еще можно удовлетворительно использовать, и эти ограничения становятся менее строгими при больших допустимых углах освещения. В фотоувеличителе
большие источники (матированные лампы или трубки с холодным кат одом) часто обеспечивают хорошее освещение. Для кинопроектора
), от которого требуется максимальная освещенность, пригодна нить электролампы. Если размеры прожектора, который должен обеспечить большой поток в угле 1—2°, не чрезмерно велики, то в нем могут применяться только очень яркие источники малых размеров.
Очень часто осветитель может быть сконструирован просто из подходящего источника и кондснсорной линзы. Для успешного использования малых источников эта линза должна быть по возможности свободна от аберраций. Каждый конденсор можно заменить «фокальной сферой», соответствующей источнику минимального размера, с которым еще можно эффективно работать. Конденсор из двух плоско-выпуклых линз (рис. 6.25, а) дает обычно вполне удовлетворительные результаты. Иногда предпочтение отдается более сложной трехлинзовой системе (рис. 6.25, б), тогда как в других случаях оказывается достаточной одиночная линза.
Условия освещения в микроскопах требуют более полного обсуждения и будут рассмотрены ниже, в пп. 8.6.3 и 10.5.2.
