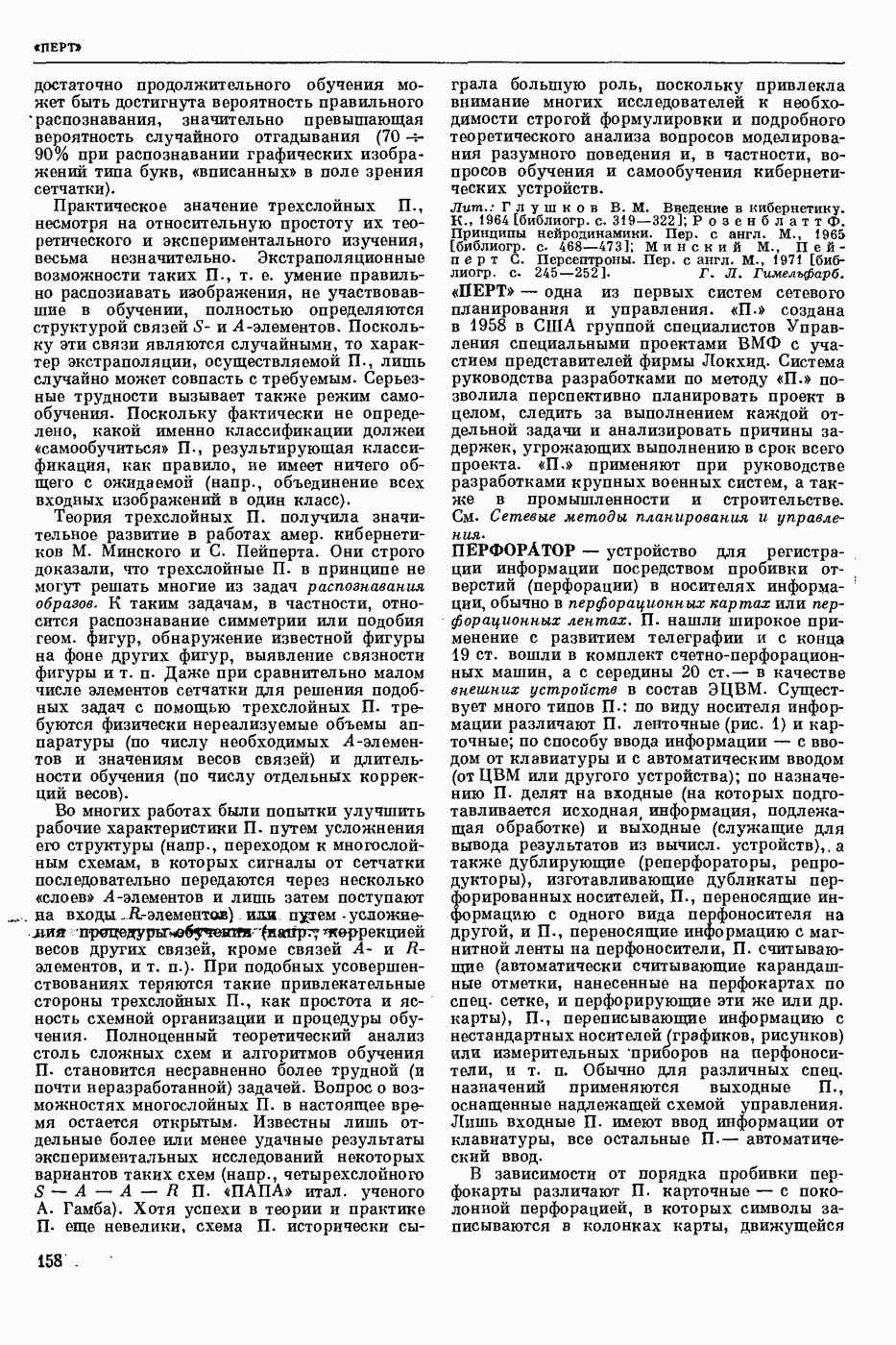

ПЕРФОРАТОР
— устройство для регистрации информации посредством пробивки отверстий (перфорации) в носителях информации, обычно в перфорационных картах или перфорационных лентах. П. нашли широкое применение с развитием телеграфии и с конца 19 ст. вошли в комплект счетно-перфорационных машин, а с середины 20 ст. - в качестве внешних устройств в состав ЭЦВМ. Существует много типов П.: по виду носителя информации различают П. ленточные (рис. 1) и карточные; по способу ввода информации — с вводом от клавиатуры и с автоматическим вводом (от ЦВМ или другого устройства); по назначению П. делят на входные (на которых подготавливается исходная, информация, подлежащая обработке) и выходные (служащие для вывода результатов из вычисл. устройств),, а также дублирующие (реперфораторы, репродукторы), изготавливающие дубликаты перфорированных носителей, П., переносящие информацию с одного вида перфоносителя на другой, и П., переносящие информацию с магнитной ленты на перфоносители, П. считывающие (автоматически считывающие карандашные отметки, нанесенные на перфокартах по спец. сетке, и перфорирующие эти же или др. карты), П., переписывающие информацию с нестандартных носителей (графиков, рисунков) или измерительных приборов на перфоносители, и т. п. Обычно для различных спец. назначений применяются выходные П., оснащенные надлежащей схемой управления. Лишь входные П. имеют ввод информации от клавиатуры, все остальные П. — автоматический ввод.
В зависимости от порядка пробивки перфокарты различают П. карточные — с поколонной перфорацией, в которых символы записываются в колонках карты, движущейся
узкой стороной вперед, и П. позиционные, записывающие информацию по позициям карты, перемещающейся широкой стороной вперед. По характеру записываемой информации П. делятся на цифровые и алфавитно-цифровые. В цифровых информация записывается по колонкам, в виде одиночных отверстий в соответствующих позициях колонок. Применяются они гл. обр. в комплектах счетноперфорационных машин. В алфавитно-цифровых П. обычно записываются символы рус. и лат. алфавитов, цифры, матем. знаки и др. спец. знаки в виде двоичного кода по колонкам или по позициям. Применяются преимущественно в ЭВМ в качестве входных и выходных П., реже — в комплектах счетно-перфорационных машин и др. спец. установках.
По принципу работы карточные П. делятся на однопериодные и двухпериодные. В первых пробивка символа производится одновременно с нажатием на соответствующую клавишу (или поступлением управляющего сигнала от какого-либо устройства). В двухпериодных П. пробивка производится лишь после набора всей карты или всей строки. Они значительно сложнее однопериодных, т. к. имеют систему запоминания вводимых символов (обычно на электромагнитных реле) и более громоздкий пробивной механизм. Однако ввиду ряда преимуществ (возможность исправления ошибок, замеченных в процессе набора на клавиатуре, фиксации постоянных признаков и др.) они более удобны в эксплуатации и более производительны.
По конструкции ленточные и карточные П. существенно различаются между собой, однако общая их структура едина. В П. имеется магазин для носителя информации, механизмы набора кода, пробивки и транспортировки носителя, приемный механизм (для перфокарт — укладочный, для перфоленты — подмоточный), схема управления и электр. привод. Механизмы набора кода, пробивки и транспортировки носителя являются осн. узлами П., определяющими его надежность и быстродействие. Отверстия пробивает пуансон с матрицей (рис. 2). При поступлении сигнала на кодовый электромагнит пружина притягивает толкатель до упора и устанавливает его соосно с пуансоном. Эксцентриковый вал посылает через шатун и толкатель пуансон, и он, входя в отверстие матрицы, пробивает носитель. В исходное положение пуансон устанавливает возвратная рамка. При отсутствии сигнала на кодовом электромагните толкатель занимает положение, показанное на рис. 2, и при вращении эксцентрикового вала проходит мимо пуансона. В ленточных и карточных П. с поколонной перфорацией каждой позиции колонки соответствует свой пуансон и механизм управления им. В карточных позиционных П. к-во пуансонов равно к-ву колонок перфокарты (80 или 45 пуансонов в отечественных П.). Механизм транспортировки в карточных П. осуществляет стартстопное движение перфокарты через пробивное устройство и подает ее после пробивки в приемный механизм. Карта остается неподвижной в момент пробивки, а в промежутки времени между пробивками перемещается на расстояние, равное расстоянию между колонками (или между позициями в позиционных П.). В ленточных П. транспортировка ленты обычно осуществляется в стартстопном режиме. Известны конструкции ленточных П. и с непрерывно движущейся лентой. Пробивной механизм таких П. совершает возвратно-поступательное движение, т. е. движется вместе с лентой в моменты пробивки, а в промежутки времени между пробивками возвращается в исходное положение.
1. Перфоратор ленточный типа ПЛ-80.
2. Механизм набора кода и пробивки ленточного перфоратора: 1 — кодовый электромагнит; 2 — матрица; 3 - перфолента; 4 — направляющая; 5 — пуансон; 6 — возвратная рамка; 7 — толкатель; 8 — шатун; 9 — эксцентриковый вал.
В П. спец. назначения, кроме указанных выше механизмов, есть и дополнительные устройства для выполнения функций, требуемых конкретным назначением их. Напр., в дублирующем П. есть два синхронно работающих тракта для перфоносителя — тракт пробивки и репродукционный (отличающийся от тракта пробивки тем, что в нем вместо механизмов набора кода и пробивки имеется механизм индикации отверстий, обычно щеточный или фотоэлектрический). Перфоноситель — оригинал, подлежащий дублированию, пропускается через репродукционный тракт. Механизм набора кода тракта пробивки получает управление от механизма индикации отверстий репродукционного тракта и изготавливает дубликат оригинала. Считывающий П. снабжен узлом индикации карандашных отметок перфокарты, управляющим пробивным механизмом и т. п. Ленточные П. имеют лишь от 5 до 8 пуансонов с механизмами набора кода (в отличие от карточных П., имеющих до 80 этих узлов), механизмы транспортировки носителя и приемный у ленточных П. конструктивно проще и надежнее, а поэтому размеры и вес их значительно меньше, чем у карточных. Совершенствование П. направлено на повышение скорости перфорации, повышение надежности и оснащение их устройством контроля правильности перфорации.
Лит.: Анисимов Б. В., Четвериков В. Н. Основы теории и проектирования цифровых вычислительных машин. М., 1965 [библиогр. с. 480]; Королева Е. П. Счетно-перфорационные машины. М., 1965. И. Т. Пархоменко.
