ПРЕОБРАЗОВАТЕЛЬ ЛИНЕЙНЫЙ

— устройство для превращения одной системы физических величин в другую, связанную с первой линейной зависимостью вида Здесь вектор известных (заданных) величин любой физ. природы, вектор неизвестных (получаемых) величин физ. природы, отличной, в общем случае, от х, А — известный линейный оператор. По виду оператора А различают П. л. алгебр., интегро-дифф. и др., по физ. представлению величин — электронные, мех., электромех., фотоэлектр. и т. п. В частности, если вектор х содержит одну компоненту, А — число, а у — величина электр. характера, П. л. превращается в известный датчик — преобразователь неэлектр. величиных в электр. ток, напряжение или др. величину у электр. природы с линейным законом преобразования.

В электронном моделировании П. устройство для линейного преобразования системы электр. величин. Электронные П. л. широко применяются в моделях систем линейных алгебр, ур-ний и неравенств, в моделях задач программирования линейного и других линейных объектов. Известны резистивно-омические, реактивные, трансформаторные и собственно электронные П. л. В качестве реактивных могут выступать линейные цепи переменного тока, содержащие дополнительно линейные реактивные элементы: индуктивности, емкости, взаимные индуктивности. Трансформаторные П. л. содержат систему многообмоточных трансформаторов, параметры обмоток и взаимные соединения которых определяют вид оператора преобразования.

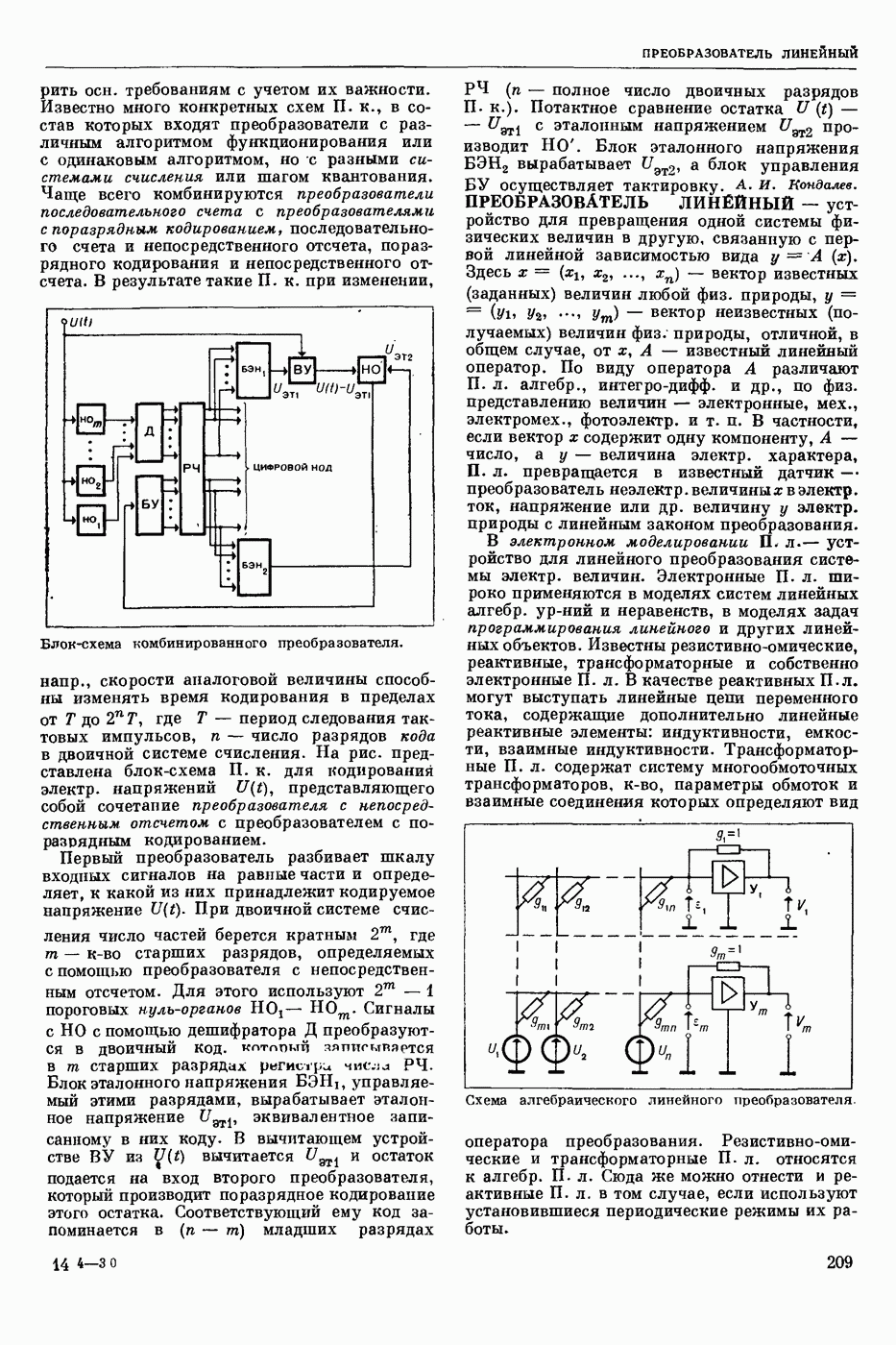

Схема алгебраического линейного преобразователя.

Резистивно-омические и трансформаторные П. л. относятся к алгебр. П. л. Сюда же можно отнести и реактивные П. л. в том случае, если используют установившиеся периодические режимы их работы.

На рис. приведена схема алгебр. П. л., построенного с использованием электронных усилителей постоянного тока и осуществляющего линейное преобразование:

В этой схеме задание величин источников напряжений приводит к появлению на выходных полюсах усилителей напряжений связанных с U зависимостью (1). Для точной работы устройства необходимо образование потенциально-нулевых точек . Этого достигают, применяя усилители с большим отрицательным коэфф. усиления.

Интегро-дифф. П. л. получают при использовании переходных режимов в цепях с реактивными элементами или на базе электронных П. л. с применением индуктивных и емкостных обратных связей в электронных усилителях. В. В. Васильев.
