УСТРОЙСТВО ИНДИКАЦИИ ABM
— устройство, обеспечивающее возможность визуального наблюдения за результатами решения поставленной на АВМ задачи. Осн. требованиями к устройствам индикации являются: достаточно высокая точность регистрации (на порядок выше возможной точности решения задачи), хорошая частотная характеристика (не хуже частотных характеристик операционных блоков машины), возможность наблюдения нескольких кривых одновременно и удобство сопряжения со схемой управления АВМ.

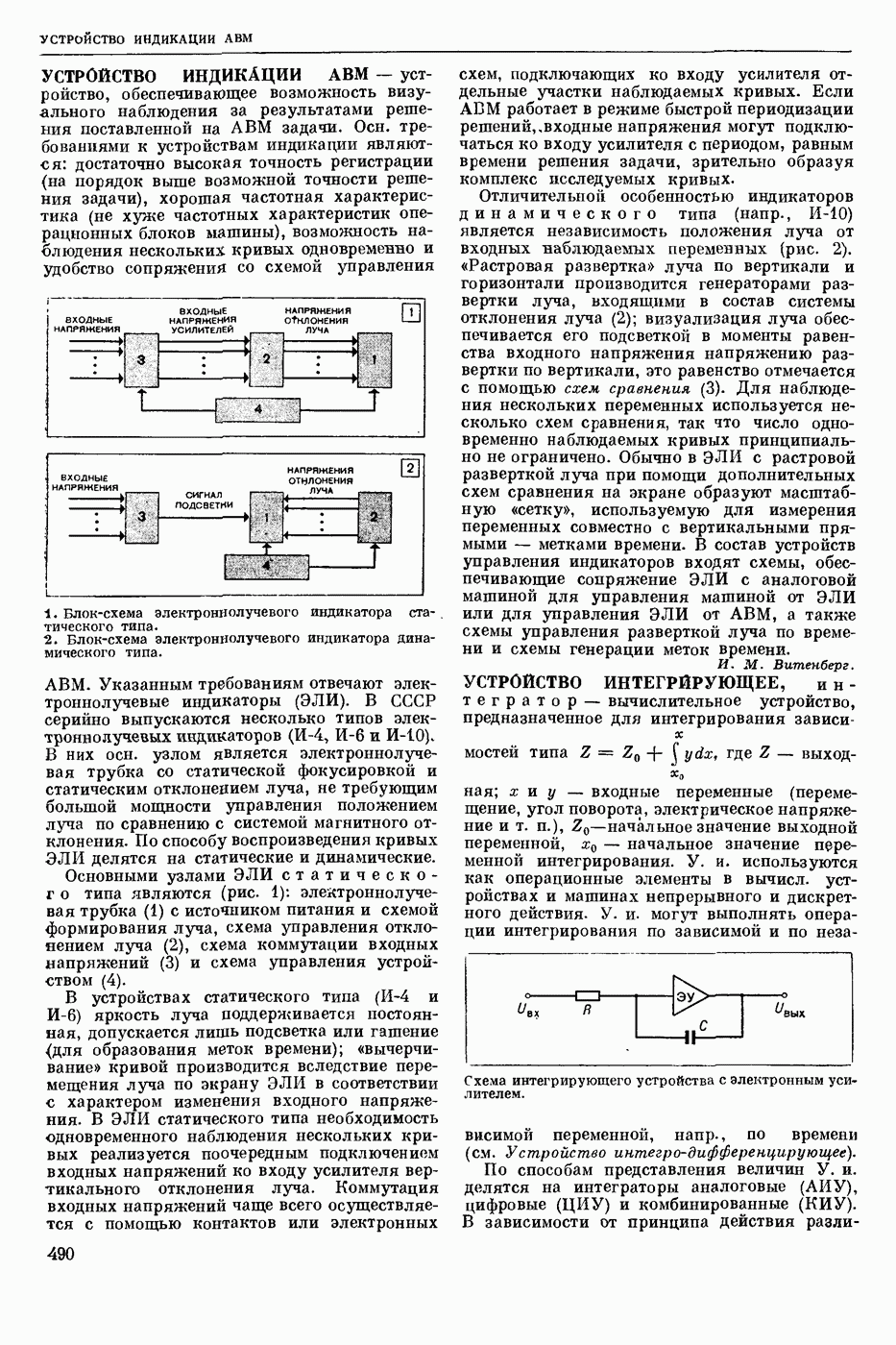

1. Блок-схема электроннолучевого индикатора статического типа.
2. Блок-схема электроннолучевого индикатора динамического типа.
Указанным требованиям отвечают электроннолучевые индикаторы (ЭЛИ). В СССР серийно выпускаются несколько типов электроннолучевых индикаторов (И-4, И-6 и И-10). В них осн. узлом является электроннолучевая трубка со статической фокусировкой и статическим отклонением луча, не требующим большой мощности управления положением луча по сравнению с системой магнитного отклонения. По способу воспроизведения кривых ЭЛИ делятся на статические и динамические.
Основными узлами ЭЛИ статического типа являются (рис. 1): электроннолучевая трубка (1) с источником питания и схемой формирования луча, схема управления отклонением луча (2), схема коммутации входных напряжений (3) и схема управления устройством (4).
В устройствах статического типа (И-4 и И-6) яркость луча поддерживается постоянная, допускается лишь подсветка или гашение (для образования меток времени); «вычерчивание» кривой производится вследствие перемещения луча по экрану ЭЛИ в соответствии с характером изменения входного напряжения. В ЭЛИ статического типа необходимость одновременного наблюдения нескольких кривых реализуется поочередным подключением входных напряжений ко входу усилителя вертикального отклонения луча. Коммутация входных напряжений чаще всего осуществляется с помощью контактов или электронных схем, подключающих ко входу усилителя отдельные участки наблюдаемых кривых. Если АВМ работает в режиме быстрой периодизации решений, входные напряжения могут подключаться ко входу усилителя с периодом, равным времени решения задачи, зрительно образуя комплекс исследуемых кривых.
Отличительной особенностью индикаторов динамического типа (напр., И-10) является независимость положения луча от входных наблюдаемых переменных (рис. 2). «Растровая развертка» луча по вертикали и горизонтали производится генераторами развертки луча, входящими в состав системы отклонения луча (2); визуализация луча обеспечивается его подсветкой в моменты равенства входного напряжения напряжению развертки по вертикали, это равенство отмечается с помощью схем сравнения (3). Для наблюдения нескольких переменных используется несколько схем сравнения, так что число одновременно наблюдаемых кривых принципиально не ограничено. Обычно в ЭЛИ с растровой разверткой луча при помощи дополнительных схем сравнения на экране образуют масштабную «сетку», используемую для измерения переменных совместно с вертикальными прямыми — метками времени. В состав устройств управления индикаторов входят схемы, обеспечивающие сопряжение ЭЛИ с аналоговой машиной для управления машиной от ЭЛИ или для управления ЭЛИ от АВМ, а также схемы управления разверткой луча по времени и схемы генерации меток времени.
И. М. Витенберг.
