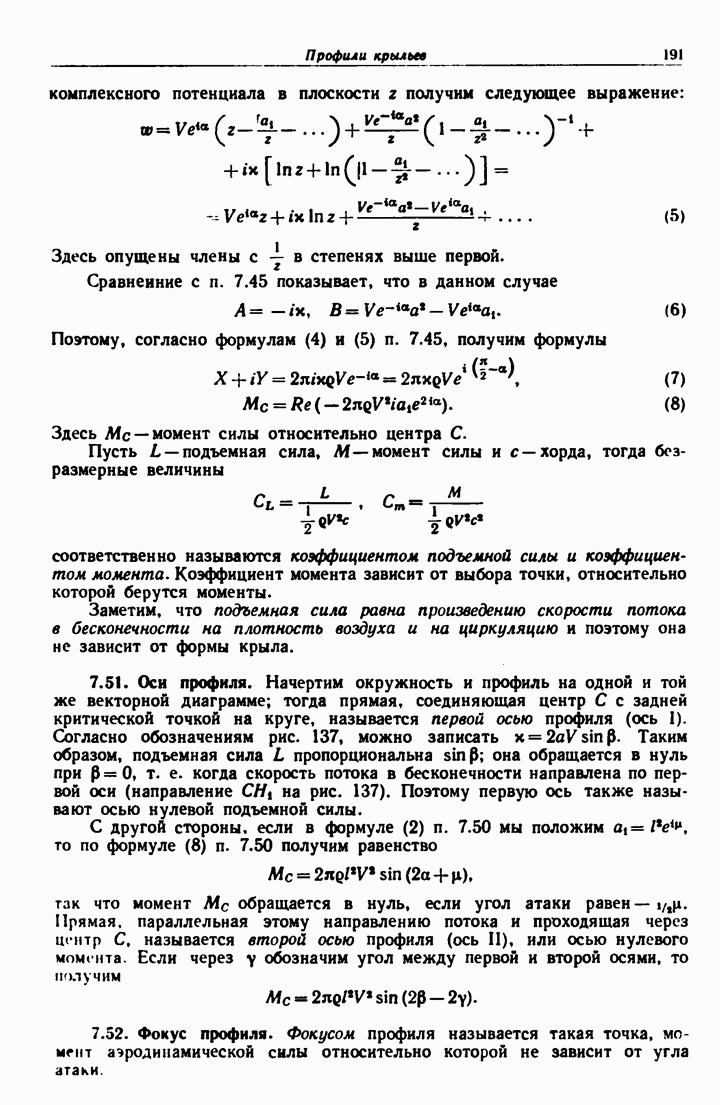

7.51. Оси профиля.
Начертим окружность и профиль на одной и той же векторной диаграмме; тогда прямая, соединяющая центр С с задней критической точкой на круге, называется первой осью профиля (ось I). Согласно обозначениям рис. 137, можно записать
Таким образом, подъемная сила
пропорциональна
она обращается в нуль при
т. е. когда скорость потока в бесконечности направлена по первой оси (направление
на рис. 137). Поэтому первую ось также называют осью нулевой подъемной силы.
С другой стороны, если в формуле (2) п. 7.50 мы положим
то по формуле (8) п. 7.50 получим равенство
так что момент
обращается в нуль, если угол атаки равен — Прямая, параллельная этому направлению потока и проходящая через центр С, называется второй осью профиля (ось II), или осью нулевого момента. Если через у обозначим угол между первой и второй осями, то получим
