10.9.3. Номограммы с выравненными точками.

Известно, что, для того чтобы три точки, отнесенные к любым прямолинейным осям координат (прямоугольным или косоугольным), находились на одной прямой, необходимо и достаточно, чтобы их координаты удовлетворяли уравнению

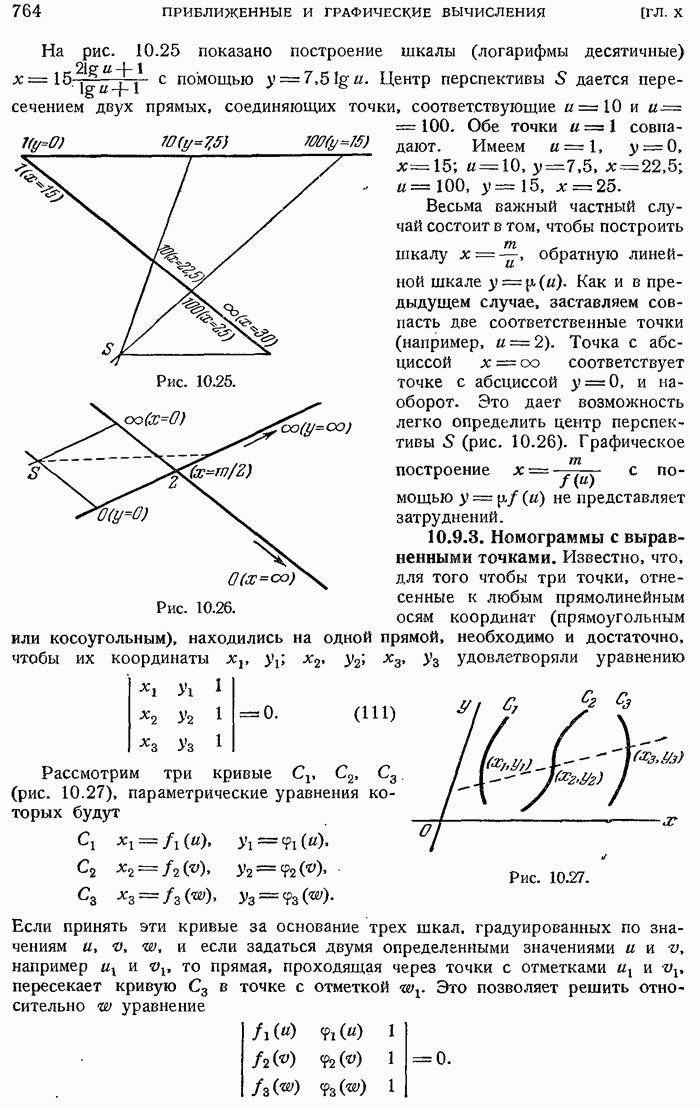

Рассмотрим три кривые (рис. 10.27), параметрические уравнения которых будут

Рис. 10.27.

Если принять эти кривые за основание трех шкал, градуированных по значениям и если задаться двумя определенными значениями например их и то прямая, проходящая через точки с отметками их и пересекает кривую в точке с отметкой Это позволяет решить относительно уравнение

Это уравнение просто выражает общий принцип номограмм с выровненными точками. Обязательное по изложенным выше причинам введение модулей и необходимость описать практические детали требуют более подробного изложения. Поэтому мы сделаем обзор наиболее употребительных номограмм с выровненными точками.
